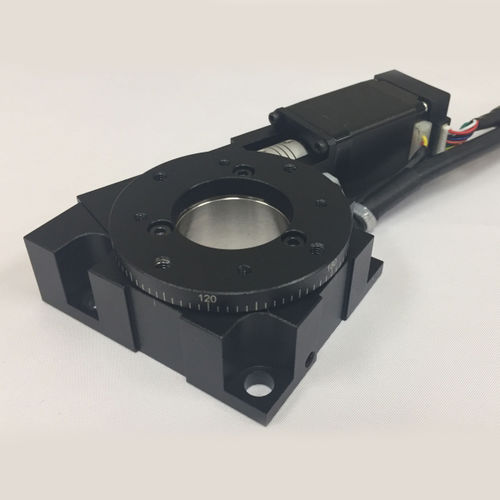

Linearer Tisch RTHM-30-60J

XYdrehbarmotorisiert

Die Drehtische der Serie RTHM bieten eine Auflösung von einer Bogensekunde, wenn sie von einem Mikroschritt- oder einem bürstenlosen Servomotor angetrieben werden. Das flache Design wird durch den Einsatz von kompakten Präzisionslagern ermöglicht. Der Drehschlitten des Tisches ermöglicht eine kontinuierliche Drehung von Lasten bis zu 10 kg und verfügt über eine große freie Öffnung, durch die der optische Pfad oder Kabel direkt durch den Tisch geführt werden können. Der Hauptkörper der Tische besteht aus leichtem, eloxiertem Aluminium und kann direkt an einem optischen Tisch oder an beweglichen Linear- oder XY-Aktoren befestigt und in jeder beliebigen Ausrichtung montiert werden. Ein Präzisionsschneckengetriebe überträgt die Drehbewegung des Schrittmotors in eine Drehbewegung des Schlittens. Die geringe Größe ermöglicht den Einsatz bei beengten Platzverhältnissen, z. B. in Laserkavitäten, Scheibentexturierungsmaschinen, Fertigungsbereichen für faseroptische Komponenten oder in der Halbleiterfertigung. Drehbereich deg Kontinuierlich 360◦ Getriebeübersetzung 90:1 Maximale Drehzahl 7 RPM Wiederholgenauigkeit (unidirektional) Arc-sec 36 Tragfähigkeit axial / radial Kg 5/2 Gewicht des Tisches Kg 0.6 Motortyp Schrittmotor NEMA11 Encoder Option Encoder Zählungen/Umdrehung 4.000 Antriebsmechanismus Geschliffenes Schneckengetriebe Referenzsensor magnetisch Konstruktion schwarz eloxiertes Aluminium
