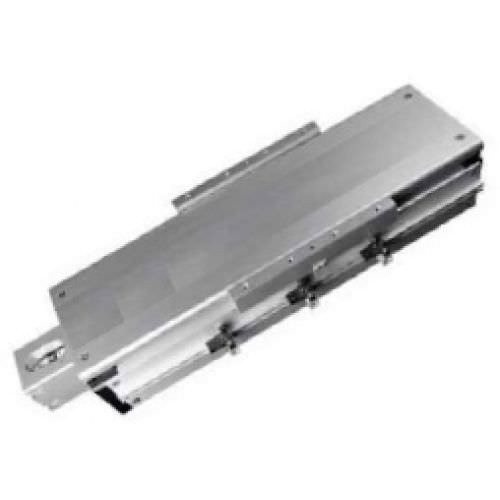

Linearantrieb BSMA-136

DrehelektrischKugelgewindespindel

Linearmotorisierte Module der Serie Automation integrieren ein Kugelumlaufsystem mit einer Präzisions-Kugelumlaufspindel in einem kompakten Rahmen, der die Geschwindigkeits- und Präzisionsanforderungen moderner Produktionsmaschinen erfüllt. Die internen Laufwagen und Schlitten werden durch ein vorgespanntes, spielfreies Kugelumlaufspindel/Mutter-System angetrieben. Diese Einheiten erreichen Verfahrgeschwindigkeiten von bis zu 500 mm/sec und eine Positionierwiederholgenauigkeit von 5 Mikrometern, wenn sie mit Rotationsschritt- oder bürstenlosen Servomotoren angetrieben werden. Hub mm 100 - 2.000 Kugelgewindespindelsteigung mm 5, 10, 20, 25 Motorhalterungen Größe Nema17, Nema23, Nema34 M60, M80 Motortyp Schrittmotor Servo/Kodierer 4000ppr Wiederholbarkeit Mikron ± 5 Genauigkeit Mikron/mm 20 / 300 Last kg 200 Geschwindigkeit mm/sec 200 (Schrittmotor) 600 (Servo)
