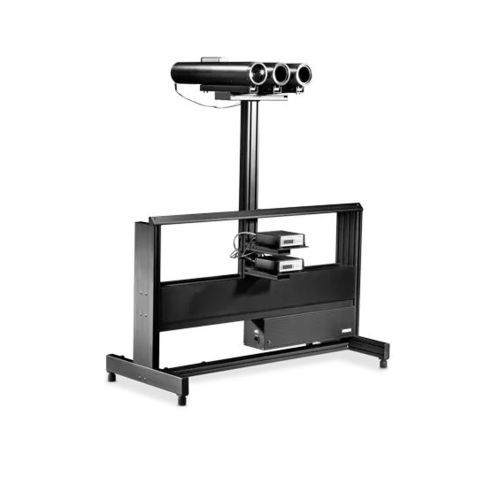

Digitales Leuchtdichte-Messgerät LM 20

Universallösung zur Konformitätsbewertung gemäß Normen ECE R4 und SAE J587 Das LM 20 wurde für die normenkonforme Messung der Leuchtdichte von Kraftfahrzeugkennzeichen-Beleuchtung (Nummernschilder) zusammen mit einem AMS-Goniophotometersystem der Optronik Line von Instrument Systems entwickelt. Das Leuchtdichtemessgerät besteht aus einem Tubus mit spezieller Messoptik zur Streulichtreduktion, einem digitalen DSP 10 Photostromverstärker sowie einer LED-Zielvorrichtung zum genauen Anvisieren der Referenzfläche auf dem Prüfobjekt. Es entspricht der Klassifizierung A (hohe Genauigkeit) nach DIN 5032-7 für Leuchtdichtemessgeräte. Das Gerät ist so konstruiert, dass ein Messfeld von 25 mm Durchmesser in einer Entfernung von 3,162 m genau anvisiert wird. Über CAN-Bus ist es vollintegriert in die anderen Komponenten eines AMS-Goniophotometersystems. Dies sorgt für einen komfortablen Betrieb der Messanlage bei der Positionierung auf die Messfelder. Anzeigebereich bis 1.000.000 cd/m² mit einer Auflösung von 0,02 cd/m² im empfindlichsten Messbereich Anschluss an AMS Goniophotometer über CAN-Bus; Anzeige der Messwerte direkt am AMS Controller LED-Zielvorrichtung erleichtert die Ausrichtung auf die Messpunkte Spezielle Messoptik zur Unterdrückung von Streu- und Fremdlicht
