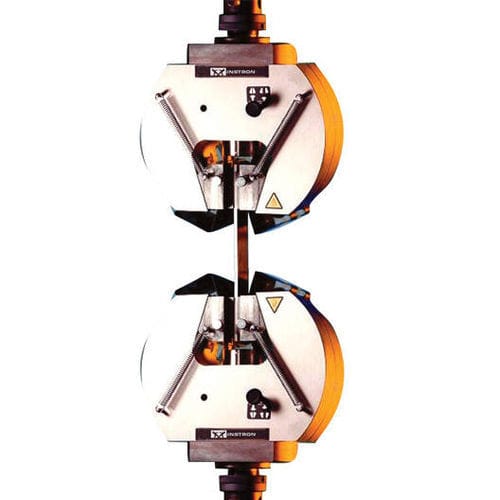

Pneumatikgreifer 2716 series

parallelkompaktFlach

Die pneumatischen Keilspannzeuge haben eine offene Vorderseite, die das Laden großer Proben erleichtert. Diese Serie kann runde Proben mit einem Durchmesser von bis zu 60 mm (2,36 Zoll) und flache Proben mit einer Dicke von bis zu 70 mm (2,75 Zoll) aufnehmen. Die kompakte Bauweise dieser pneumatischen Keilspannzeuge ermöglicht eine optimale Ausnutzung der Prüffläche, wenn sie auf den Bodenprüfsystemen von Instron installiert werden. Sie eignen sich besonders für Industrieumgebungen, in denen Staub und Metallspäne vorkommen können, und verfügen über Staubschutzabdeckungen, die leicht über die Stirnflächen gesteckt werden können, um die beweglichen Oberflächen abzuschirmen. Die optionale Huckepack-Adapterplatte bietet eine effiziente Methode zur Montage von zweiten Lastketten für Prüfungen mit geringerer Kapazität, ohne dass der größere Greifer entfernt werden muss Bei den Probenhaltern 2716-110 und 2716-120 haben die für runde Proben verwendeten V-Flächen konstruktionsbedingt eine reduzierte Fläche in der Mitte, was ihre Fähigkeit beeinträchtigt, Brüche mit hoher Energie zu absorbieren, ohne zu brechen. Bei diesem Griff wird eine Konfiguration mit geteilten Keilflächen verwendet, die es ermöglicht, die Bruchenergie ohne Beschädigung der Flächen abzubauen. Bei den Griffen W-5180 und W-5190 ermöglicht die beträchtliche Vergrößerung die Verwendung einer einteiligen Grifffläche.
