Dehnungsmessstreifen-Dehnungsmesser W-E404 series
diametralAxialDehnungsmesser

Dehnungsmessstreifen-Dehnungsmesser
Dehnungsmessstreifen-Dehnungsmesser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Merkmal
Axial, Dehnungsmessstreifen, diametral, Dehnungsmesser

Beschreibung

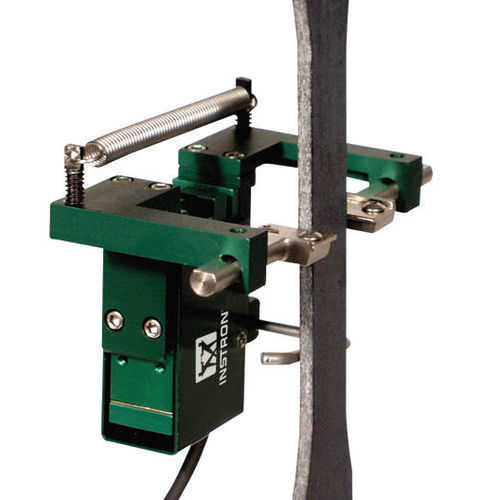

Transversale Clip-on-Extensometer Die transversalen Längenänderungsaufnehmer der Serie W-E404 sind für die Messung von Querverschiebungen konzipiert. Sie sind selbsttragend auf dem Probekörper und eignen sich für Proben jeder Breite und jedes Durchmessers von 0 bis 25 mm (1 Zoll). Die Typen W-E404-A/C/E/F werden üblicherweise für die Messung der Poissonzahl und der Querdehnung an anisotropen Materialien wie Verbundwerkstoffen verwendet. Sie werden häufig gleichzeitig mit axialen Längenänderungsaufnehmern verwendet. Diese Geräte lassen sich leicht an der Probe befestigen und werden durch eine integrierte Feder gehalten. Die abgerundeten Kontaktkanten helfen, die Position auf der Probe zu halten. Eine spezielle Version mit Mittelwertbildung (2640-010) ist für die Bestimmung des "r"-Werts von Blechen erhältlich (NICHT geeignet für die Poissonzahl). Arbeitsprinzip Die Probenverschiebung wird an einem einzigen Punkt mit einem hochpräzisen, doppelten Biege-Dehnungsmessstreifen-Sensor gemessen, der auf Stärke und verbesserte Leistung ausgelegt ist. Die Spezialversion für den r"-Wert misst die Probenverschiebung an zwei Punkten mit zwei einzelnen hochpräzisen Doppel-Biegedehnungsmessstreifen-Sensoren. Der Ausgang jedes Sensors wird zusammengeführt, um einen einzigen gemittelten Ausgang zu erzeugen. Die Konstruktion macht diese Geräte sehr haltbar, und sie können bis zum Versagen der Probe auf dieser verbleiben.

---
