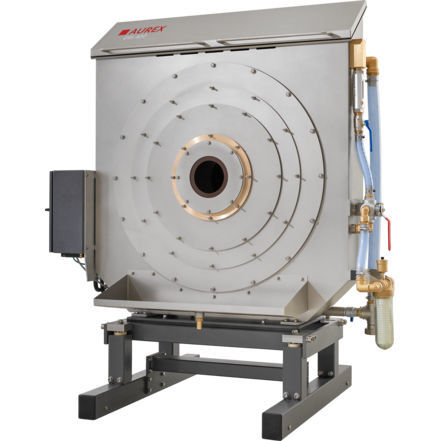

Dickenmesssystem

RissDurchmesserGeometrie

Bei der Ultraschallmessung werden Signale aus dem Ultraschallfrequenzbereich erzeugt, gesendet, empfangen (Echos) und anschließend verarbeitet und ausgewertet. Aus der Laufzeitmessung der reflektierten Ultraschallechos an der äußeren und inneren Rohrwand sowie an den eventuell vorhandenen Grenzflächen (bei Mehrschichtrohren) können die einzelnen Schichtdicken berechnet werden. Dazu wird das Koppelmedium Wasser sowie eine präzise, digitalisierte Ultraschall-Auswerteelektronik benötigt. Die AUREX-Ultraschallsysteme vereinen eine hohe Genauigkeit und einfache Bedienung bei der Wanddicken- und Durchmessermessung. So können einschichtige und coextrudierte Rohre bis zu einer Schichtdicke von mindestens 0,05 mm zuverlässig gemessen werden. Das Zusammenspiel von Messung und Regelung sorgt insgesamt für eine Stabilisierung des Produktionsprozesses und eine effiziente Produktion. Die frühzeitige Erkennung von Dünn- und Dickstellen und die entsprechende Anpassung an der Düse führt zu einer weiteren Reduzierung der Produktionskosten. Die AUREX-Systeme sind für die Geometriemessung von 0,5 - 3.000 mm Durchmesser und für die 100%ige Wanddickenmessung und Fehlerdetektion bis zu 630 mm Durchmesser erhältlich. Vorteile: Detaillierte Produktinformation (Wanddicke, Durchmesser, Exzentrizität, Ovalität) Kontinuierliche Überprüfung der Einhaltung der Produktspezifikationen Prozessautomatisierung durch Kontrolle von Wanddicke, Durchmesser, Metergewicht und Massedurchsatz Konstante Produktion durch konstante Wanddicke und Zentrierung der Rohre und Schläuche Materialeinsparungen von bis zu 5%
