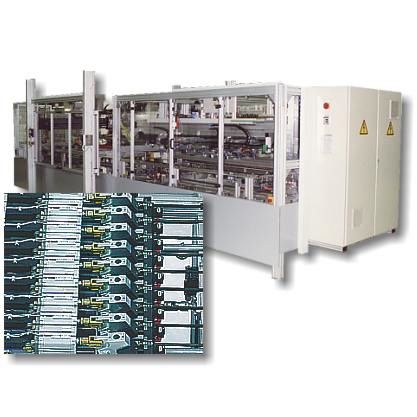

Druckprüfstand

LeckPLC-gesteuertcomputergesteuert

SPS und rechnergesteuerte Prüfstände für Dichtheitsprüfungen mit kundenspezifischer Bedieneroberfläche sind für viele Aufgaben die ideale Lösung. Besonders dann, wenn: • Die Typenvielfalt der Prüflinge verschiedene Abläufe/oder Parametersätze erfordern • Viele unterschiedliche Messungen wie Druckkurven, Zeiten, mechanische und elektrische Größen usw. durchzuführen sind • Prozesskontrolle und Dokumentationen verlangt werden Beispiel I Rechner-gesteuerte Dichtigkeitsprüfung für die Bauteile von Nutzfahrzeug-Bremsen. Alle Einstell- und Prüfabläufe sind vollautomatisch. • Dichtheitsprüfungen • Durchflussprüfungen • Druck- und Zeitprüfungen • Reglereinstellungen • Funktionsprüfungen Beispiel II 3-fach vollautomatische Hochdruck-Dichtheitsprüfung für ESP-Leitungen. Leitungslängen von 300 mm-2400 mm. Messdatenvisualisierung über Siemens OP 17. Steuerung über eine Siemens S7 / 300. • Hand / Automatikbetrieb • Auflösung des Messwert 1 Pa • Hochdruckmesstechnik für 200 bar • Kennzeichnung der “gut” geprüften Leitungen • Zwangsausschleusung nach i.O. und n.i.O. Teilen • Automatische Übernahme von Leitungen aus der Fertigungsanlage • Automatisches Verfahren der Abdichtwerkzeuge bei Längenveränderung der Leitung • Quertransporteinrichtung zum Abtransport aus der Fertigungsanlage und Übergabe in die Prüfstation Beispiel III 10-fach halbautomatische Hochdruck-Dichtheitsprüfungen für Bremsschläuche, unterschiedliche Leitungslängen und Anschlußstücke. • Automatische Prüflingsadaption • Schnellwechselsystem für unterschiedliche Anschlussgeometrien • Zwangsausschleusung von n.i.O. Teilen • Hochdruckerzeugung 200 bar • Ergonomische Anordnung der Prüflingsaufnahmen
