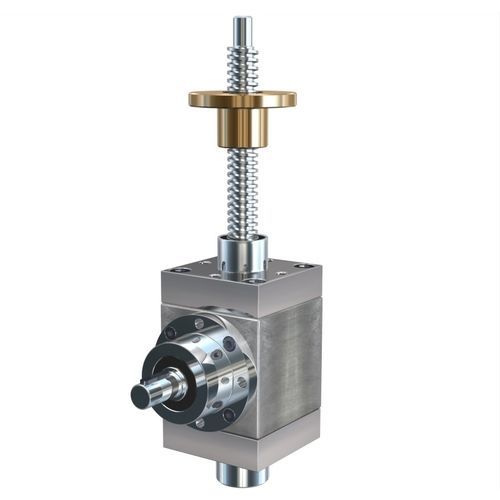

Spindelhubgetriebe / axial verfahrende Spindel KSH series

Kugelgewindespindelmit KegelradgetriebeGusseisen

INKOMA-Kegelrad-Schnellhubgetriebe sind in drei Baugrößen jeweils in den Übersetzungen 2:1 und 3:1 erhältlich. Die kubischen Gehäuse sind allseitig bearbeitet und aus GG-25 maßgenau gefertigt. INKOMA-Kegelrad-Schnellhubgetriebe unterscheiden sich von den INKOMA-Spindelhubgetrieben durch den Einsatz von Kegelradsätzen. Die Kegelradsätze sind Klingelnberg-Palloid-Spiralverzahnt und paarweise geläppt. Sie werden aus legiertem Stahl gefertigt und einsatzgehärtet. Die robuste Wälzlagerung der Antriebswelle und der Spindelachse sichern eine hohe Lebensdauer. Die INKOMA-Kegelrad-Schnellhubgetriebe ermöglichen mit einer Kugelgewindespindel Verfahrgeschwindigkeiten von bis zu 30m/min und mit einer Trapezgewindespindel 13,5 m/min. Maximal können 90 kN Hubkraft erreicht werden. Aufgrund des günstigen Wirkungsgrades der Kegelradsätze werden sehr hohe Gesamtwirkungsgrade erreicht, die bei ca. 75 % mit einer Kugelgewindespindel liegen und bei ca. 40 % mit einer Trapezgewindespindel.
