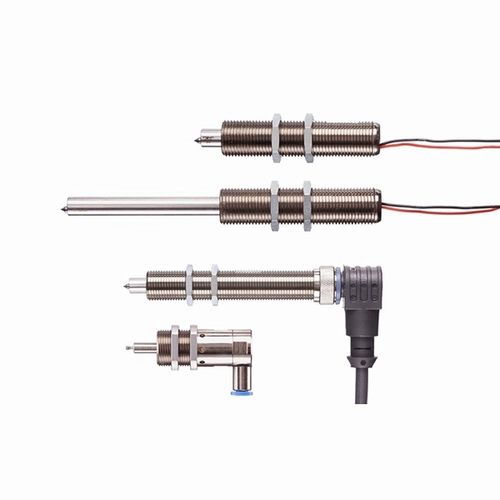

Pneumatische Markiereinheit ME Series

Prozesssicheres und dauerhaftes Markieren mit kompakten Einheiten Die Markiereinheiten stehen mit zwei unterschiedlichen Antriebssystemen zur Verfügung und werden in einen Prüfadapter oder in einen Austauschsatz platzsparend und präzise positionierbar eingebaut. Elektrisch betriebene Markiereinheiten Bei den elektrisch betriebenen Markiereinheiten ist der gefederte Markierstichel während des Prüfvorgangs an die Oberfläche der Elektronik-Baugruppe gedrückt. Die Markiereinheit wird im kontaktierten Zustand typischerweise etwa 1,0 s lang mit 12 V DC bestromt. Durch die hervorgerufene Drehbewegung wird die Elektronik-Baugruppe durch mechanisches Ritzen oder Schneiden mit einem Kreis von Ø 2 mm dauerhaft markiert. Pneumatisch betriebene Markiereinheiten Bei den pneumatisch betriebenen Markiereinheiten wird der Markierstichel mittels Druckluft in eine Drehbewegung gebracht. Gleichzeitig wird auch eine Hubbewegung ausgeführt, so dass der Markierstichel auf die Elektronik-Baugruppe gedrückt wird und durch die Drehbewegung den Prüfling dauerhaft mit einem Kreis von Ø 2,0 mm oder mit einem Kreispunkt mit > Ø 1,0 mm markiert. Sobald die Druckluft abgestellt ist, wird der Markierstichel durch die innenliegende Feder in seine Ausgangsposition zurück bewegt. Leistungsmerkmale: Kompakte und robuste Bauweise Präzise stufenlose Positionierbarkeit Hohe Verschleißfestigkeit und Verschleißbeständigkeit Elektrischer oder pneumatischer Antrieb Dauerhafte Markierung unterschiedlicher Werkstoffoberflächen
