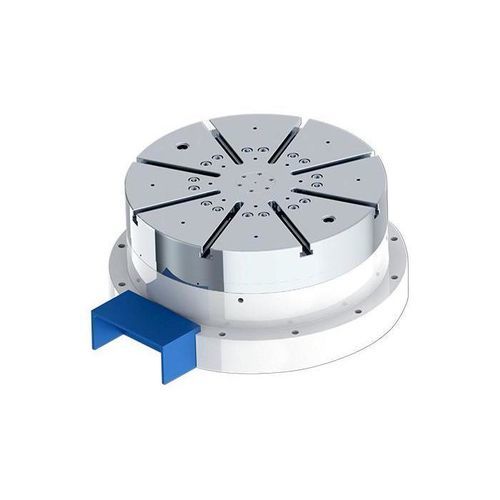

Motordrehtisch SDD-465-75-2.2

horizontalvertikalkompakt

Übersicht
Die einachsigen horizontalen und vertikalen Drehtische der SDD-Serie sind mit einem spielfreien Drehmomentmotor und ausgelegten Lagerstrukturen ausgestattet. Motorgehäuse und Positioniersystem sind so konzipiert und gefertigt, dass sie enge Präzisionsanforderungen und eine lange Lebensdauer erfüllen. Die innovative Spannstruktur ermöglicht ein kompaktes Design und bietet eine schnellere Reaktionszeit sowie höhere Steifigkeit im Vergleich zu herkömmlichen Scheibenbremsen.

Merkmale

• Spielfreie Direktantriebs-Drehmomentmotoren
• Stabiler Drehmomentwert bei Dauerbetrieb und hohen Lasten
• Schnelle, dynamische Reaktion für automatisierte Bearbeitungsaufgaben
• Glatte, geräuscharme Funktion und lange Lebensdauer

Verfügbare Modelle (Tabelle)
Bild | Max. Drehzahl [rpm] | Max. Drehmoment [Nm] | Leistung S1 [kW] | Ø [mm] | Mittelhöhe [mm] | Max. Last [kg] | Integriertes System | Modell | PDF herunterladen
SDD-465-75-2.2-1.png | 75 | 859,5 | 2,2 | 465 | / | 1000 | Siemens | SDD-465-75-2.2 | SDD-465-75-2.2.pdf
SDD-465-75-2.2-2.png | 200 | 748 | 5,3 | 255 | 160 | 120 | Fanuc | SDD-255-200-5.3 | SDD-235-200-5.3.pdf
SDD-180-250-1.35A.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Fanuc | SDD-180-250-1.35A | SDD-180-250-1.35A.pdf
SDD-180-250-1.35B.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Siemens | SDD-180-250-1.35B | SDD-180-250-1.35B.pdf
SDD-180-250-1.35C.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Mitsubishi | SDD-180-250-1.35C | SDD-180-250-1.35C.pdf
SDD-125-400-0.42.png | 400 | 112,8 | 0,42 | 125 | 110 | 30 | Fanuc, Mitsubishi, Siemens | SDD-125-400-0.42 | SDD-125-400-0.42.pdf

Technische Daten

• Produktfamilie: Single Axis Direct Drive Series (SDD)
• Antriebsart: Drehmomentmotor (Direktantrieb), spielfrei
• Ausführung: Horizontale und vertikale Drehtische mit innovativer Spannstruktur
• Wesentliche Merkmale: hohe Positioniergenauigkeit, hohe Stabilität, schnelle Reaktion, energieeffizienter Betrieb, lange Lebensdauer
• Repräsentative Daten: siehe Tabelle oben (Max. Drehzahl, Max. Drehmoment, Leistung S1, Durchmesser, Mittelhöhe, Max. Last, Integriertes System)
• Typische integrierte Steuerungen: Siemens, Fanuc, Mitsubishi (modellabhängig)
• Beispiel max. Last: bis zu 1000 kg (SDD-465-75-2.2)
