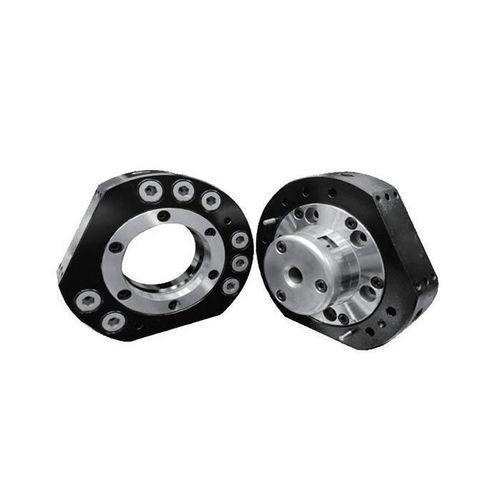

Werkzeugwechsler für Roboter QCM-4500-50S

pneumatischpneumatisch betrieben

Übersicht Erhöhen Sie die Vielseitigkeit, Effizienz und Produktivität von Robotersystemen mit der Schnellwechselmodul-Serie QCM. Die QCM-Baureihe ermöglicht den schnellen und zuverlässigen Wechsel von Werkzeugen, Greifern oder speziellen Endeffektoren zur Reduktion von Zykluszeiten und zur Sicherstellung reproduzierbarer Positionierungen in Automationsanwendungen.

Hauptmerkmale

• Hohe Klemmkraft für schnelle und zuverlässige Werkzeugwechsel
• Präzises Repositionieren durch selbstzentrierende Vorrichtungen
• Kompaktes, leichtes Design geeignet für die Roboter‑Montage
• Failsafe Selbstverriegelung bei Druckluftausfall

Verfügbare Module

• QCM-4500-50S — Schieberverriegelung; Klemmkraft: 4500 N; Maximales Klemgewicht: 50 kg; Hauptmerkmale: selbstzentrierendes konisches Loch; failsafe Selbstverriegelung
• QCM-4500-50B — Kugelverriegelung; Klemmkraft: 4500 N; Maximales Klemgewicht: 50 kg; Hauptmerkmale: selbstzentrierende Kugelstruktur; failsafe Selbstverriegelung
• QCM-7400-75B — Kugelverriegelung; Klemmkraft: 7400 N; Maximales Klemgewicht: 75 kg; Hauptmerkmale: selbstzentrierende Kugelstruktur; failsafe Selbstverriegelung
• QCM-1100-16B — Kugelverriegelung; Klemmkraft: 1100 N; Maximales Klemgewicht: 16 kg; Hauptmerkmale: selbstzentrierende Kugelstruktur; failsafe Selbstverriegelung

Technische Daten

• Serienname: QCM (Quick Change Module)
• Modultypen: Schieberverriegelung (slider) und Kugelverriegelung (ball)
• Modelle und Nenn-Klemmkraft / max. Klemgewicht: QCM-4500-50S — 4500 N / 50 kg
• Modelle und Nenn-Klemmkraft / max. Klemgewicht: QCM-4500-50B — 4500 N / 50 kg
• Modelle und Nenn-Klemmkraft / max. Klemgewicht: QCM-7400-75B — 7400 N / 75 kg
• Modelle und Nenn-Klemmkraft / max. Klemgewicht: QCM-1100-16B — 1100 N / 16 kg
• Mechanische Hauptmerkmale: Schieber- oder Kugelverriegelung; selbstzentrierendes konisches Loch oder selbstzentrierende Kugelstruktur für präzises Repositionieren
• Design: kompakt und leicht für die Roboterintegration
• Failsafe: Selbstverriegelungsmechanismus bei Druckluftausfall
