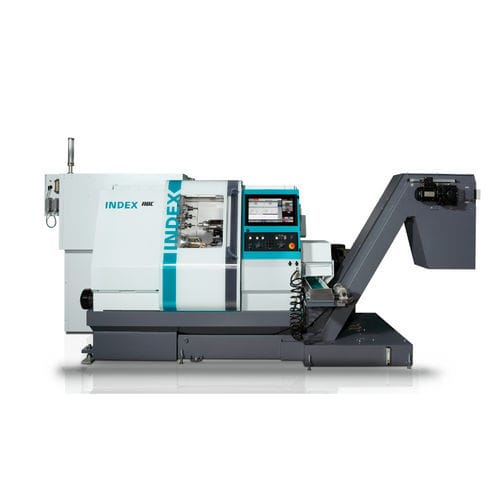

CNC-Drehmaschine ABC
2-AchsBohrhohe Produktivität

CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
CNC-Drehmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Achszahl
2-Achs
Anwendungsbereich
Bohr
Weitere Eigenschaften
hohe Produktivität, Hochleistung, zum Fräsen, mit Aufnahme, Spindel, Y-Achs, kompakt
Durchmesser

65 mm
(2,56 in)

Rotationsgeschwindigkeit

6.000 rpm
(37.699,112 rad.min-1)

Stangendurchlass

65 mm
(3 in)

X-Hub

90 mm
(4 in)

Z-Hub

280 mm
(11 in)

Schnellvorschub auf x-Achse

27.000 mm/min
(18 in/s)

Schnellvorschub auf z-Achse

36.000 mm/min
(24 in/s)

Nominalleistung

27 kW
(36,7 hp)

Max. Drehmoment

145 Nm
(107 ft.lb)

Gewicht

2.500 kg
(5.512 lb)

Beschreibung

Y-Achsen-Funktionalität zum Flächenfräsen und außermittigen Bohren Vielfältige Bearbeitungsmöglichkeiten durch Mehrfachbelegung der Werkzeugstationen möglich Stückzeitreduzierung durch eine hochdynamische Arbeitsspindel und simultanes Bearbeiten mit bis zu 3 Werkzeugen Angetriebene Werkzeuge auf allen Werkzeugträgern einsetzbar Bis zu 5 rückseitige Bearbeitungsstationen Hohe Wiederholgenauigkeit und Rüstfreundlichkeit durch INDEX W-Verzahnung Die Steuerungen Siemens S840D sl (18,5" Touch-Screen) oder Fanuc 31i-B (15" Touch-Screen) bieten jederzeit wirtschaftliche und produktive Lösungen Bereits inklusive: Das Bediensystem iXpanel Hauptspindel Drehmomentstarker Hohlwellen-Synchronmotor mit patentierter Spindelkastenluftkühlung. Die Leistung beträgt 20 kW bei 100 % ED. Durch einen geringen Luftüberdruck im Spindelkasten ist kein Eindringen von Emulsion möglich; Rotor, Wickelköpfe und Stator werden direkt gekühlt. Kurze Beschleunigungszeiten, keine mechanischen Übertragungselemente, geringe rotierende Massen, höchste Laufruhe, hohe Torsionssteifigkeit. Synchronspindel Mit Zangenspannung bis 42 mm oder mit Spannfutterdurchmesser 90 mm auch für Innenspannung. Maximale Drehzahl 4500 min-1. Die Synchronspindel ist serienmäßig mit einer Ausricht- und Schalteinrichtung ausgerüstet. Getrennt vom Zentralantrieb wird sie auf einer fest vorgesehenen Revolverstation über ein Stirnradgetriebe angetrieben. Das Prinzip der W-Nuten Die patentierte INDEX W-Verzahnung an den Werkzeughaltern und am Revolver sorgt für hohe Wiederholgenauigkeit beim Werkzeugwechsel.
