Dreh-Fräszentrum / CNC G160

horizontal16-AchsenSpindel

Übersicht

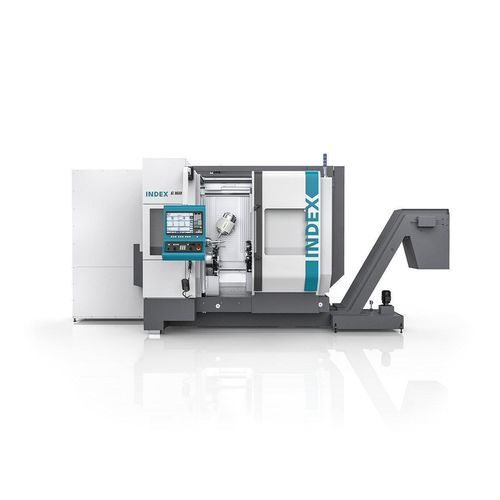

Die INDEX G160 ist ein Dreh‑Fräszentrum für die produktive Fertigung kleiner, komplexer und variantenreicher Werkstücke. Auf einem steifen, schwingungsdämpfenden Grauguss-Bett mit großzügigen Linearführungen in X, Y und Z aufgebaut, verbindet die Maschine thermische und mechanische Stabilität mit hoher Dynamik.

Hauptmerkmale

• Identische Haupt‑ und Gegenspindel mit Spindeldurchlass Ø 42 mm oder Ø 65 mm
• Spannfutterdurchmesser bis Ø 130 mm oder Ø 175 mm
• Maximale Drehlänge bis 760 mm
• Drei Werkzeugträger mit hoher Werkzeugkapazität (Magazin und Revolver bis ≈120 Werkzeuge, konfigurationsabhängig)
• Simultanes Bearbeiten mit bis zu 3 Werkzeugen
• Leistungsstarke Motorfrässpindel mit Y/B‑Kinematik; Varianten 18.000 min‑1 / 29 Nm oder 32.000 min‑1 / 17 Nm
• Eilgang bis 60 m/min und hohe Dynamik
• Bis zu 16 produktive Achsen für Komplettbearbeitungen
• Steuerung Siemens Sinumerik ONE mit 18,5" Touchscreen und iXpanel — Industry‑4.0‑fähig

Maschinenkonzept und Arbeitsraum
Der groß dimensionierte Arbeitsraum ermöglicht die gleichzeitige Nutzung aller drei Werkzeugträger bei minimiertem Kollisionsrisiko. Untere Werkzeugträger sind versenkt ausgeführt, um Kollisionsfreiheit zu erhöhen. Innenverkleidungen aus schräg gestelltem Edelstahl sorgen für optimalen Späneabfluss und ergonomischen Zugang für Bedienung und Wartung.

Modulares System und Ausstattungsoptionen
Der modulare Baukasten erlaubt flexible Konfigurationen: Wahl des Spindeldurchlasses (Ø 42 mm oder Ø 65 mm), Spannfutter (Ø 130 mm oder Ø 175 mm) und Integration von bis zu drei Werkzeugträgern. Untere Revolver fassen jeweils 15 VDI 25 Werkzeugplätze (W‑Verzahnung); alle Plätze sind für angetriebene Werkzeuge ausgelegt. Motorfrässpindel nimmt Werkzeuge bis 250 mm Länge auf.

Automation und iXcenter Roboterzelle
Die optionale iXcenter Roboterzelle ermöglicht flexibles Be‑/Entladen von Rohteilen und Fertigteilen. Sie dockt ergonomisch an die Maschine an und ist für Setup verschiebbar. Im Produktionsbetrieb greift der Roboter über die automatische Maschinenklappe in den Arbeitsraum. Die Zelle kann nachgelagerte Prozesse integrieren (Reinigung, Messung, Etikettierung). Roboter‑Daten: 6 Achsen, Traglast bis 7 kg, Doppelgreifer serienmäßig, Palettenspeicher. Stangenbeladung über UNIMAG 5 und INDEX MBL76 (3 m / 4 m) möglich.

Anwendungen & Werkstücke
Typische Branchen: Automotive, Medizintechnik, Luftfahrt, Feinmechanik. Beispielwerkstücke:

• Schaltwalze — Stahl, Ø 50 mm x 105 mm
• Welle — Stahl, Ø 25 mm x 200 mm
• Zahnrad — Stahl, Ø 65 mm x 37 mm
• Pumpengehäuse — Stahl, Ø 50 mm x 57 mm
• Strömungsverteiler — Stahl, Ø 30 mm x 40 mm
• Dentalbohrkopf — Stahl, Ø 25 mm x 65 mm
• Uhrengehäuse — Stahl, Ø 60 mm x 12 mm
• Ventilgehäuse — Stahl, Ø 62 mm x 38 mm
• Werkzeughalter — Stahl, Ø 40 mm x 98 mm
• Fräswerkzeug — rostfreier Stahl, Ø 50 mm x 80 mm
• Verteilerblock — rostfreier Stahl, Ø 55 mm x 120 mm

Kühlkonzept und Energieeffizienz
Ein zentraler Flüssigkeitskreislauf leitet die Verlustwärme von Spindeln, Hydraulik und Schaltschrank ab und verbessert die Temperaturstabilität. Die INDEX Kaltwasser‑Schnittstelle erlaubt die Rückgewinnung der Abwärme (z. B. Hallenheizung, Brauchwasser), reduziert Emissionen und Betriebskosten. Die Konstruktion minimiert störanfällige Komponenten und spart Bauraum.

iXpanel / Industrie 4.0
Das Bedienkonzept iXpanel mit 18,5" Touchscreen ermöglicht die Einbindung der Maschine in vernetzte Produktionsumgebungen; Industrie‑4.0‑Funktionen sind vorgesehen bzw. erweiterbar.

Technische Daten / Spezifikationen

• Modellbezeichnung: INDEX G160
• Spindeldurchlass: Ø 42 mm oder Ø 65 mm
• Spannfutterdurchmesser: bis Ø 130 mm oder bis Ø 175 mm
• Max. Drehlänge: 760 mm
• Haupt‑ und Gegenspindel: baugleiche Einheiten
• Werkzeugträger: bis zu 3 Einheiten; Werkzeugkapazität bis ca. 120 Werkzeuge (konfigurationsabhängig)
• Untere Revolver: je 15 VDI 25 Werkzeugplätze (W‑Verzahnung), angetriebene Werkzeuge möglich
• Motorfrässpindel: Varianten 18.000 min‑1 / 29 Nm oder 32.000 min‑1 / 17 Nm; Werkzeuglänge bis 250 mm
• Kinematik: Y/B‑Achse für Fräsoperationen (5‑Achsen‑fähig)
• Simultanes Bearbeiten: bis zu 3 Werkzeuge
• Produktive Achsen: bis zu 16 Achsen (je nach Konfiguration)
• Eilgang: bis 60 m/min
• Steuerung: Siemens Sinumerik ONE; iXpanel inkl. (18,5" Touchscreen)
• Automationsoptionen: iXcenter Roboterzelle, WHU/WH2 Werkstückhandhabung, UNIMAG‑Schnittstelle für Stangenlader, Lineareinheiten
• Kühlung: zentraler Flüssigkeitskreislauf; Kaltwasser‑Schnittstelle für Wärmerückgewinnung
• Werkstückhandhabung: Revolver‑Lunetten für Wellen; optionale integrierte Handhabung und Palettenspeicher
• Typische Branchen: Automotive, Medizintechnik, Luft‑ und Raumfahrt, Feinmechanik
