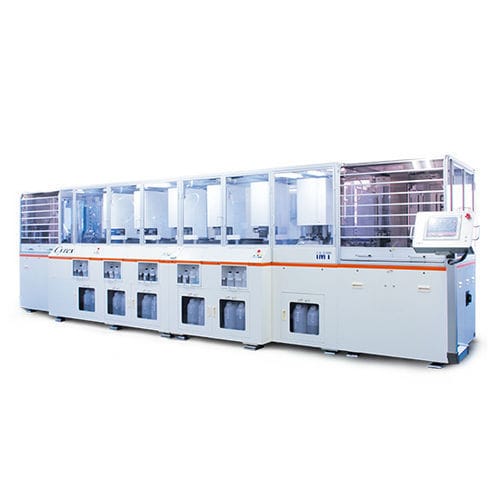

Schleif- und Poliermaschine / zur Probenvorbereitung Cyrex

metallografische ProbenPLC-gesteuertFlachläpp

Übersicht
Eine Schleifstufe und vier Polierstufen. Die Schleifstufe ist serienmäßig mit automatischer Dressur und Einstellung der Schleifmenge ausgestattet. Gleichzeitiges Polieren der Stufen erhöht den Durchsatz. Jede Stufe verfügt serienmäßig über Spül- und Trocknungsfunktionen, um eine Übertragung von Fremdpartikeln aus vorherigen Prozessen zu vermeiden.

Hauptspezifikationen

• PLC‑Steuerung mit farbigem Touchpanel für intuitive Bedienung und flexible Prozesskonfiguration.
• Produktivitätssteigerung dank integrierter Reinigung an jeder Polierstufe; Polieren und Reinigung erfolgen in einem durchgehenden Prozess.
• Konfigurierbares Großpoliersystem: Basisaufbau mit einer Schleifstufe und vier Polierstufen; erweiterbar auf fünf oder mehr Stufen. Integrierter Speichersatz für bis zu 28 Polierprogramme.
• Aufnahmekapazität bis zu 14 Probenhalter; jeder Halter nimmt sechs φ50 mm Proben auf (je nach Größe bis zu 168 Proben). Unterstützt kundenspezifische Halterformen.

Cyrex Maschinenspezifikationen

• Netzteil: 3‑phasen 200–220 V, 50/60 Hz
• Druckluft: 0,5–0,7 MPa (mit Filter und Druckregler)
• Wasserversorgung: 0,2–0,4 MPa, ≤20 L/min
• Schleifscheibe: φ355 mm; Drehzahl 800–1700 U/min (einstellbar)
• Polierteller: φ310 mm (kompatibel bis φ350 mm); Drehzahl 60–350 U/min (einstellbar in 1 U/min)
• Probenhalter‑Durchmesser: φ160–200 mm (unterstützt Sonderformen); Halterdrehzahl 60–200 U/min (einstellbar in 1 U/min)
• Anpressdruck: 60–600 N (einstellbar in 1 N)
• Speicher Polierzustände: 28 Zustände, PLC‑Steuerung
• Außenmaße / Gewicht: W6325×D1545×H1900 mm / ca. 5000 kg

Technische Daten

• Schleifstufen: 1 (automatische Dressur und Einstellung der Schleifmenge serienmäßig)
• Polierstufen: 4 (gleichzeitiger Betrieb; konfigurierbar, erweiterbar auf 5+)
• Aufnahmekapazität: bis zu 14 Halter (sechs φ50 mm Proben je Halter; bis zu 168 Proben)
• Steuerung: PLC mit Farbtouchpanel; Speicher für 28 Programme
• Abmessungen / Gewicht: W6325×D1545×H1900 mm; ca. 5000 kg
