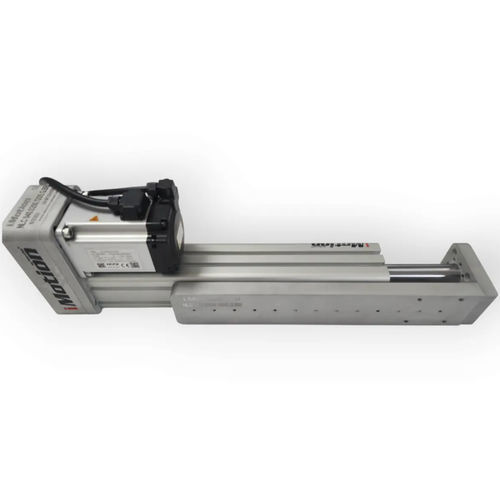

Elektrischer Laufwagen NLC 40

linear

Übersicht
Der NLC 40 vereint einen Elektrozylinder und ein Linearschienensystem in einem Gehäuse. Der verfahrbare Tisch ermöglicht die direkte Befestigung der Last und bietet dabei kontrollierte Linearbewegung, stabile Führung und ein kompaktes Maschinenlayout.

Kernaussage
Präzise Bewegung. Ausgewogene Lastführung.

Hauptmerkmale

• Integrierte Linearschiene reduziert den Bedarf an externer Führung.
• Verfahrbarer Montagestisch ermöglicht direkte und sichere Lastbefestigung.
• Kugelgewinde-Antrieb (12×5) für kontrollierte und wiederholbare Linearbewegungen.
• Kompaktes Gehäuse (Baugröße 40) geeignet für kompakte Maschinen.
• Anti-Rotationsschutz zur Begrenzung unerwünschter Drehung des verfahrbaren Bauteils um die Achse.
• Servomotor-kompatibel für Antriebsintegration.

Produktgestaltung und Vorteile
Der verfahrbare Tisch und die Linearschiene bilden ein integriertes mechanisches System, das den Antrieb vor Querkräften schützt und das Maschinenlayout vereinfacht, da eine separate externe Führung nicht ausgelegt und ausgerichtet werden muss.

Der NLC 40 Unterschied — Zylinder und Führung in einer Einheit
Der NLC 40 führt die Last über den gesamten Verfahrweg, wodurch Baugruppen, die sonst getrennter Zylinder, Führung und Montagekomponenten erfordern, zu einem kompakten Maschinenmodul vereinfacht werden können. Im Vergleich zu einem Standard-Elektrozylinder bietet der NLC 40:

• Weniger Montage- und Ausrichtungsaufwand
• Besser kontrollierten Krafttransfer
• Kompatktere Maschinenanordnung

Konstruktionshinweise
Die korrekte Auswahl erfordert die Bewertung des vollständigen Bewegungsprofils. Die Tragfähigkeit der Führung hängt von der Hubhöhe, der Montageorientierung (horizontal oder vertikal), der dynamischen Belastung und dem Zyklus sowie dem Abstand vom Lastschwerpunkt zur Führungsachse ab.

Anwendungen

• Pick-and-place-Systeme
• Montageautomatisierung
• Teiletransfer
• Prüf- und Inspektionsstationen
• Dosiersysteme
• Vertikale Hebemodule
• Verpackungsmaschinen
• Kompakte OEM-Maschinen

Technische Tabelle (NLC 40 Allgemeine Daten)
Model : NLC 40
Gehäusegröße : 40
Antriebssystem : Kugelgewinde
Führungssystem : Integrierte Linearschiene
Lastbefestigung : Verfahrbarer Tisch
Motortyp : Servomotor-kompatibel
Montageausrichtung : Horizontal oder vertikal, je nach Anwendung
Gewindegröße : 12×5
Standard max. Hub : 300 mm
Wiederholgenauigkeit : 0.03 mm

Häufige Fragen

• Was ist ein geführter Elektrozylinder? Ein Aktuator, der einen elektrischen Linearantrieb mit einem integrierten Führungssystem im gleichen Gehäuse kombiniert, um die Last zu führen.
• Worin unterscheidet sich der NLC 40 von einem Standard-Elektrozylinder? Der NLC 40 integriert einen verfahrbaren Montagestisch und eine Linearschiene, um Lasten zu führen und Rotation zu verhindern, wodurch eine separate externe Führung überflüssig wird.
• Wie wird die Tragfähigkeit der Linearschiene bestimmt? Die Auswahl muss Hub, Montageorientierung, Beschleunigung, Zyklus und Abstand vom Lastschwerpunkt zur Führungsachse gemeinsam berücksichtigen.
