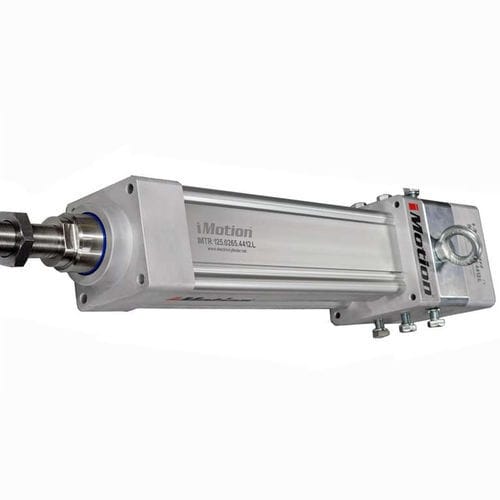

Elektrischer Antrieb IMTXH-TR

linearKugelgewindespindelRollengewinde

Überblick
Flexible Bewegungplattform, entwickelt für anspruchsvolle industrielle Anwendungen mit hohen Kraftanforderungen und langfristiger Zuverlässigkeit. Konfigurierbar mit geschliffener Kugelumlaufspindel (IMTXHT) oder Rollenspindel (IMTR) und ausgelegt nach realen Maschinenanforderungen. Wichtige Kennwerte: bis zu 200 kN Nennbetriebs-Kraft und 600 mm/s maximale Geschwindigkeit. Motorunabhängiges Design ermöglicht flexible Servointegration.

Hauptmerkmale

• Hohe Kraftaufnahme — Nennwerte bis zu 200 kN je nach Größe und Spindeltyp
• Zwei Spindeltechnologien — geschliffene Kugelumlaufspindel (IMTXHT) und Rollenspindel (IMTR)
• Hohe Belastbarkeit — Rollenspindel für extreme Lasten und intensive Zyklen
• Robuste Konstruktion — verstärkter mechanischer Aufbau für lange Lebensdauer
• Hohe Steifigkeit — stabile Bewegung für Press-, Umform- und kraftgeregelte Prozesse
• Optimierte Auswahl — Ausgewogenheit zwischen Leistung, Lebensdauer und Kosten
• Motorunabhängige Integration — kompatibel mit verschiedenen Servomarken

Technische Daten (aus Tabelle entnommen)
Serie | Größe | Spindel | Dynamische Last Ca | Statische Last Coa | Max. Geschwindigkeit | Nennbetriebs-Kraft | Spindeltyp
IMTXHT | 125-XHT | 40×12 | 149,000 N | 335,000 N | 600 mm/s | 80 kN | Geschliffene Kugelumlaufspindel
IMTXHT | 125-XHT | 50×12 | 222,000 N | 595,000 N | 600 mm/s | 150 kN | Geschliffene Kugelumlaufspindel
IMTXHT | 125-XHT | 50×16 | 382,000 N | 863,000 N | 600 mm/s | 200 kN | Geschliffene Kugelumlaufspindel
IMTR | 125-R | 44×12 | 168,000 N | 334,000 N | 600 mm/s | 150 kN | Rollenspindel

Hinweis: IMTXH-Daten sind in dieser Tabelle ausgeschlossen. Die angezeigten Kraftwerte entsprechen den Katalog-Nennwerten. Die endgültige Auslegung muss Kraft, Geschwindigkeit, Hub, Zykluszeit, Montageorientierung und Lebensdauer gemeinsam bewerten.

Anwendungen und Märkte

• Press- und Umformvorgänge
• Servopressen-Systeme
• Montage und kraftgeregelte Prozesse
• Metallumformung, Biegen, Stanzen und Prägen
• Nieten, Clinchen und hochfeste Verbindungen
• Prüf- und End-of-Line-Maschinen
• Hydraulikpressen-Ersatz und schwere Pick-and-Place-Anwendungen

Zielbranchen

• Automobilproduktion
• Metallverarbeitung und Blechbearbeitung
• Maschinenbauer und OEMs
• Haushaltsgerätefertigung
• Batterie- und E-Mobilitätsproduktion
• Luftfahrtkomponentenfertigung
• Verteidigungsindustrie
• Hersteller von Industriemaschinen
• Schwere Automatisierungssysteme

Technische Merkmale / Spezifikationen

• Serienname: IMTXH-TR
• Antriebs-/Spindeltechnologien: Geschliffene Kugelumlaufspindel (IMTXHT) und Rollenspindel (IMTR)
• Maximale Nennbetriebs-Kraft: bis zu 200 kN (Katalognennwerte abhängig von Größe/Spindel)
• Maximale Geschwindigkeit: 600 mm/s (Plattform-Grenzwert)
• Verfügbare Größen/Spindelsteigungen (Beispiele): 40×12, 50×12, 50×16 für IMTXHT; 44×12 für IMTR
• Dynamische und statische Lastwerte (Beispiele): Ca und Coa in N (siehe Tabelle)
• Verstärkter mechanischer Aufbau für hohe Steifigkeit und lange Lebensdauer
• Motorunabhängiges Design für flexible Servomotorintegration
• Geeignet als elektrische Alternative zu Hydrauliksystemen in Schwerlastanwendungen
