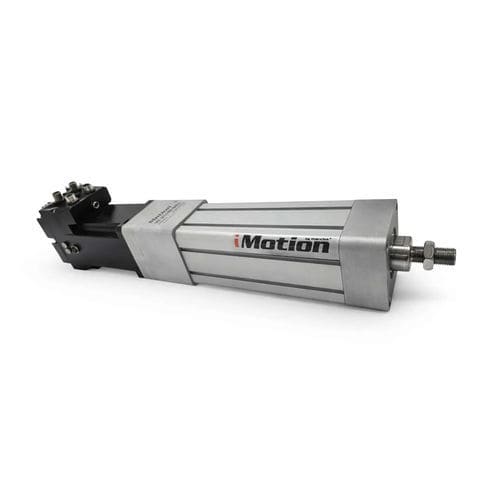

Elektrischer Antrieb PMX series

linearKugelgewindespindelKolben

Übersicht
Die PMX Series umfasst elektrische Zylinder, die für Automatisierungsanwendungen entwickelt wurden, welche sauberen Betrieb und erhöhte Korrosionsbeständigkeit erfordern. Sie kombinieren korrosionsbeständige Werkstoffe mit präziser elektrischer Bewegungssteuerung, um zuverlässige Linearbewegungen in Wasch-, Feucht- und kontaminationssensiblen Umgebungen zu liefern.

Hauptvorteile

• PTFE-Abstreifer + Viton-Dichtung: zweistufiger Schutz und Abdichtung
• Kolbenstange und Kopfverschraubungen aus Edelstahl für Korrosionsbeständigkeit
• ISO 15552-kompatibel für einfachen Austausch pneumatischer Zylinder
• Verfügbare Größen: 40 und 63 (Nennkräfte: 900 N und 2.000 N)
• Maximale Geschwindigkeiten bis 500 mm/s abhängig vom Gewindegang

Abdichtung und Korrosionsbeständigkeit
Das PMX-Schutzkonzept konzentriert sich auf das Material der Kolbenstange und den vorderen Dichtungsbereich, um Schutz für Wasch-, Feucht- und Reinproduktionsumgebungen zu bieten.

PTFE-Abstreifer und Viton-Dichtung
Der PTFE-Abstreifer entfernt Wasser, Schmutz und Prozessrückstände von der Kolbenstange. Die Viton-Dichtung hinter dem Abstreifer bildet eine zweite Dichtungsstufe zum Schutz der internen Zylinderkomponenten.

• Zweistufiges Abstreif- und Dichtungsdesign
• Für Wasch- und Feuchtumgebungen ausgelegt
• Schutz geeignet für reine Produktionsanwendungen

Kolbenstange und Kopfverschraubungen aus Edelstahl
Kolbenstange und Kopfverschraubungen aus Edelstahl bieten eine korrosionsbeständige mechanische Struktur für Anwendungen, die Feuchtigkeit und aggressiven Medien ausgesetzt sind.

• Kolbenstange aus Edelstahl
• Kopfverschraubungen aus Edelstahl
• Geeignet für korrosionsgefährdete Automatisierungsumgebungen

Präzise Bewegung und industrielle Kompatibilität
Die PMX Series integriert iMotion Kugelgewindetechnologie und flexible Motorbefestigung, um hohe Positioniergenauigkeit, Wiederholgenauigkeit und energieeffizienten Betrieb für industrielle Mehrachsen-Systeme zu liefern.

• Hocheffiziente Kugelgewindetechnologie
• Hohe Positioniergenauigkeit und Wiederholbarkeit
• Geeignet für synchronisierte Mehrachsen-Systeme
• Anti-Rotations-Kolbenstange
• Energieeffizienter, wartungsarmer Betrieb

Kompatibilität und Montageoptionen
Die ISO 15552-Kompatibilität vereinfacht den Austausch pneumatischer Zylinder und unterstützt verschiedene Montage- und Motoranordnungen.

• Kompatibel mit Montagezubehör für pneumatische Zylinder
• Optionen für verlängerte Kolbenstange
• Individuelle Kolbenstangengewinde verfügbar
• Inline- oder parallele Motorbefestigung

Technische Tabelle (PMX Series Technische Daten — Geschwindigkeitseinheit: mm/s)
Gehäusegröße | Gewindegröße | Dynamische Last Ca | Statische Last Co | Max. Geschwindigkeit | Nennkraft
40 | 12×5 | 5.000 N | 8.600 N | 250 mm/s | 900 N
40 | 12×10 | 4.400 N | 7.700 N | 500 mm/s | 900 N
63 | 16×5 | 8.100 N | 12.400 N | 250 mm/s | 2.000 N
63 | 16×10 | 10.700 N | 17.000 N | 500 mm/s | 2.000 N

Märkte und Anwendungen

• Branchen: Lebensmittel & Getränke, Verpackungsmaschinen, Pharma & Kosmetik, Medizingerätefertigung, Elektronikproduktion, chemische Prozessausrüstung, Kühlkette und Lagerung, leichte Industrieautomation
• Anwendungen: Waschbare Automationssysteme, Lebensmittelverarbeitung und Verpackungsmaschinen, Abfüll- und Abfülllinien für Getränke, pharmazeutische und kosmetische Produktion, Reinraumnahe Produktionsumgebungen, korrosionsgefährdete Automatisierung, Außen- und Feuchtanwendungen, Kühlraum-Anwendungen, Umgebungen mit chemischer Belastung, Ersatz pneumatischer Zylinder in sauberen Prozessen

Technische Merkmale / Spezifikationen

• Serie: PMX Series elektrische Zylinder
• Dichtung: PTFE-Abstreifer (Teflon) + Viton-Dichtung (zweistufig)
• Kolbenstange & Kopfverschraubungen: Edelstahl
• Verfügbare Gehäusegrößen: 40 und 63
• Gewindeoptionen und Lasten: 12×5, 12×10, 16×5, 16×10 mit zugehörigen dynamischen und statischen Lasten
• Maximale Geschwindigkeit: bis zu 500 mm/s abhängig vom Gewindegang
• Nennkräfte: 900 N (Größe 40) und 2.000 N (Größe 63)
• Kompatibilität: ISO 15552 Montagekompatibilität
• Bewegung: hocheffiziente Kugelgewindetechnologie, Anti-Rotations-Kolbenstange, hohe Positioniergenauigkeit und Wiederholbarkeit
• Motorbefestigung: inline oder parallel; Motorbemessung über Bemessungs-/Rechner-Tools
• Konstruktion vorgesehen für: saubere, waschbare, feuchte und korrosionsgefährdete Produktionsumgebungen
