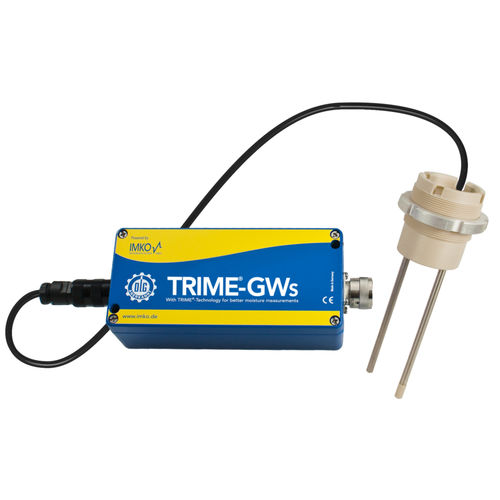

Feuchtigkeitsmessgerät für Schüttgut TRIME GWs

für Festmaterialienfür GetreideHochfrequenz

Produktbeschreibung
Messumformer zur Feuchtemessung in kontinuierlichen Materialströmen und an schwer zugänglichen Stellen wie Turmtrocknern. Volumetrische Feuchtemessung in heterogenen Schüttgütern mittels TRIME-Technologie. Geeignet für Getreide- und Futterverarbeitung.

Anwendungen

• Getreide & Futter
• Messung in kontinuierlichen Materialströmen
• Turm- und Inline-Trockner

Technische Daten

• Temperaturbereich: 0°C ... +70°C (Elektronik); Messkopf: 0°C ... +120°C (vorübergehend bis 150°C)
• Versorgung: +12V bis +24V DC, ca. 3 W
• Signalausgänge: 2 × analog 0(4)...20 mA — Ausgang 1: Feuchte (%); Ausgang 2: Temperatur (oder Leitfähigkeit / Standardabweichung)
• Schnittstellen: RS485 oder IMP-Bus
• Sensorabmessungen: 175 × 80 × 58 mm (L×B×H); Sonde Ø70 × 235 mm
• Gewicht: 1,3 kg
• Schutzart: IP65
• Besonderheit: Messkopf kurzzeitig bis 150°C belastbar

Varianten

• Rundsonde GRr, mit Edelstahldeckel am Temperaturfühler
• Konstruktive Variante: Keilsonde WS2

Installation

• Im Einlauf des Trockners
• Direkt im Trockner vor und während des Trocknens
• Im Trocknerauslauf (Austragsbunker oder Austragsförderer)
• Beim Getreidetransport, z. B. in Trichtern

Zubehör (Auswahl)

• SONO-View: eigenständige Anzeige- und Konfigurationseinheit für Prozessüberwachung; bis zu 4 SONO-Sonden via serielle Schnittstelle anschließbar
• SM-USB: USB-zu-RS485/IMP-Konverter für PC-Anbindung; verwendet für Kalibrierungen, Testmessungen und Datenspeicherung
• Kabel: SONO-Sensorkabel (4 m, 10 m, 25 m), 6 verdrillte Adernpaare, geschirmt, 10-poliger MIL-Stecker; feste Kabelverschraubungen IP67
• Blindkappe: Plastic Hibro, M70x2
• Sicherungsmutter: Aluminium, M70
• Flansch: GR-Aluminium-Montageflansch 120 × 120 mm

Technische Spezifikationen

• Messprinzip: TRIME — volumendurchdringung von ca. 2 dm³
• Messbereich: bis zu 70 % Feuchte; Auflösung im trockenen Bereich bis 0,05 %
• Sondenmaterial: temperaturstabiler PEEK-Messkopf
• Geeignet für heterogene Schüttgüter; Messung unabhängig von Getreideart, Produkttemperatur und Ionenleitfähigkeit
• Ausgelegt für Dauerbetrieb und SPS-Anbindung
