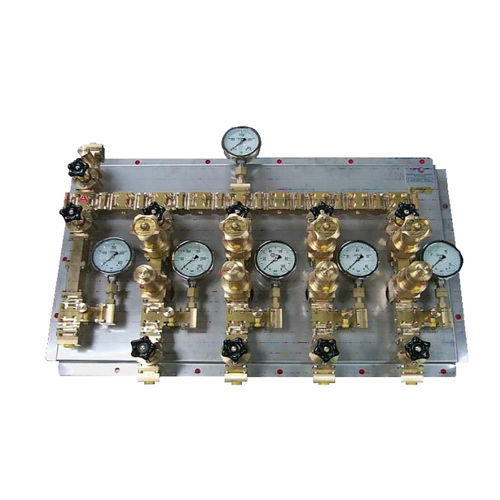

Ventilinsel mit Ventil

pneumatisch

Die IMF Integrabloc System wird durch die Montage von modularen Elementen definiert. Messing für die Herstellung von Platten und Linie der Regulierung und Verteilung von Gas. Die modulare Elemente zeigt die wichtigsten Komponenten Bereich wie unten: Filter, Druckminderer, Gegendruckminderer, Sicherheitsventile, Rückschlagventile, Absperrventile, pneumatische ventile, Magnetventile .. Außerdem gibt es Eingangs- und Ausgangsblöcke, Anschlussblöcke für Leitungen und Füllblöcke, die verschlussstopfen, Ablassventile ... Die Baugruppe ist auf der Grundlage einer quadratischen Flanschverbindung konzipiert, die mit vier Schrauben befestigt wird Aus rostfreiem Stahl. Die Abdichtung zwischen zwei Komponenten wird durch einen Zylinder mit zwei O-Ringen, Diabolo genannt, gewährleistet. In der Grundausführung beträgt der Innendurchmesser 12 mm. Der maximale Betriebsdruck beträgt 250 bar. Auf Anfrage bietet IMF eine Version 300 bar Alubronze an Das IMF Integrabloc-System ermöglicht durch seinen modularen Aufbau die einfache Integration mehrerer und komplexe Funktionen auf Schalttafeln zu integrieren und dabei die Unordnung, das Gewicht und die Zeit und die Implementierungskosten. Die Verwendung des IMF Integrabloc Systems ist ebenfalls vereinfacht, da die Wartung der einzelnen Komponenten gewährleistet ist Ohne deren Ausbau Alle Änderungen, die für die Weiterentwicklung der Funktionen eines bestehenden Panels notwendig sind beschränken sich auf das Hinzufügen oder Entfernen von Komponenten.
