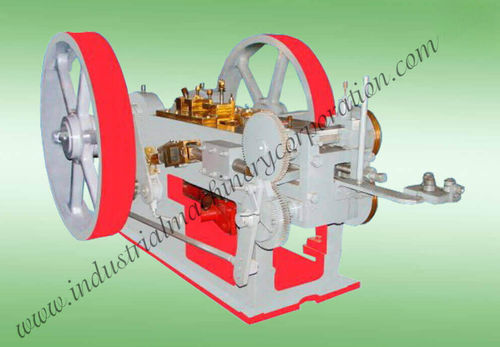

Kaltprägemaschine IMC-CHM series
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Produktbeschreibung
Die automatische Kaltumformmaschine IMC-CHM ist für die Hochvolumenfertigung von Verbindungselementen ausgelegt. Sie führt Kaltumformprozesse mit einer beweglichen Schlitteneinheit aus, die zwei Pressstempel für Vorformung und Endbearbeitung trägt. Vertikale Richtrollen sorgen für eine gleichmäßige Drahtzuführung, was insbesondere bei langen Teilen wichtig ist.
Vorteile
Die Konstruktion umfasst mehrere Sicherheitsvorrichtungen an Trenn- und Ausstoßmechanismen, um Stillstände und Risiken zu reduzieren. Stempel und Matrizen sind verstellbar und können manuell eingestellt werden, was schnelle Werkzeugwechsel ermöglicht. Wichtige Bauteile — Rollen, Rollbolzen und Nocken — bestehen aus hochwertigem, wärmebehandeltem und geschliffenem Stahl für lange Lebensdauer und konstante Genauigkeit im Dauerbetrieb.
Erzeugt
Spezifikationen (Tabelle)
Modell-Nr. - Kapazität (Länge x Ø) - Produktion (pro Minute) - Leistungsbedarf (H.P x RPM)
IMC-CHM-2 - 2" x 1/4" (50MM x 6MM) - 80-85 - 3 x 960
IMC-CHM-2.5 - 2.5" x 5/16" (65MM x 8MM) - 70-75 - 5 x 960
IMC-CHM-3 - 3" x 3/8" (75MM x 10MM) - 60-65 - 10 x 960
IMC-CHM-4 - 4" x 1/2" (100MM x 12MM) - 45-50 - 15 x 960
IMC-CHM-5 - 5" x 5/8" (125MM x 15MM) - 35-40 - 20 x 960
IMC-CHM-6 - 6" x 3/4" (150MM x 20MM) - 25-30 - 35 x 1440
Technische Merkmale / Spezifikationen
Die automatische Kaltumformmaschine IMC-CHM ist für die Hochvolumenfertigung von Verbindungselementen ausgelegt. Sie führt Kaltumformprozesse mit einer beweglichen Schlitteneinheit aus, die zwei Pressstempel für Vorformung und Endbearbeitung trägt. Vertikale Richtrollen sorgen für eine gleichmäßige Drahtzuführung, was insbesondere bei langen Teilen wichtig ist.
Vorteile
Die Konstruktion umfasst mehrere Sicherheitsvorrichtungen an Trenn- und Ausstoßmechanismen, um Stillstände und Risiken zu reduzieren. Stempel und Matrizen sind verstellbar und können manuell eingestellt werden, was schnelle Werkzeugwechsel ermöglicht. Wichtige Bauteile — Rollen, Rollbolzen und Nocken — bestehen aus hochwertigem, wärmebehandeltem und geschliffenem Stahl für lange Lebensdauer und konstante Genauigkeit im Dauerbetrieb.
Erzeugt
- Schraubenbolzen
- Schrauben
- Nieten
- Kegelförmige Köpfe und ähnliche kaltgeformte Teile
Spezifikationen (Tabelle)
Modell-Nr. - Kapazität (Länge x Ø) - Produktion (pro Minute) - Leistungsbedarf (H.P x RPM)
IMC-CHM-2 - 2" x 1/4" (50MM x 6MM) - 80-85 - 3 x 960
IMC-CHM-2.5 - 2.5" x 5/16" (65MM x 8MM) - 70-75 - 5 x 960
IMC-CHM-3 - 3" x 3/8" (75MM x 10MM) - 60-65 - 10 x 960
IMC-CHM-4 - 4" x 1/2" (100MM x 12MM) - 45-50 - 15 x 960
IMC-CHM-5 - 5" x 5/8" (125MM x 15MM) - 35-40 - 20 x 960
IMC-CHM-6 - 6" x 3/4" (150MM x 20MM) - 25-30 - 35 x 1440
Technische Merkmale / Spezifikationen
- Marke: Industrial Machinery Corporation (IMC)
- Modellserie: IMC-CHM (IMC-CHM-2, IMC-CHM-2.5, IMC-CHM-3, IMC-CHM-4, IMC-CHM-5, IMC-CHM-6)
- Kapazitätsbereiche: bis zu 150 mm x 20 mm (modellabhängig)
- Produktionsrate: 25–30 bis 80–85 Stück pro Minute je nach Modell
- Leistungsbedarf: 3 x 960 bis 35 x 1440 (H.P x RPM) je nach Modell
- Hauptmerkmale: bewegliche Schlitteneinheit mit zwei Pressstempeln, verstellbare Stempel und Matrizen, vertikale Draht-Richtrollen, mehrere Sicherheitsvorrichtungen für Trenn- und Ausstoßmechanismen
- Konstruktion: Rollen, Rollbolzen und Nocken aus hochwertigem wärmebehandeltem und geschliffenem Stahl
