PVC-Rohrgewindeschneidmaschine

für Kunststoffrohre

Produktübersicht

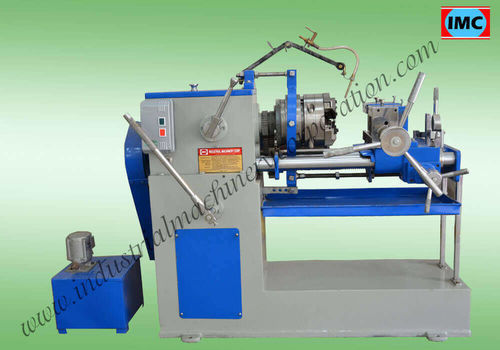

Die IMC-Gewindeschneidmaschine für PVC-Rohre schneidet Außengewinde an PVC-Rohren mittels tangentialem Schneideisen und rotierender Matrize. Sie unterstützt parallele und kegelige Gewindearten wie BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME und BSF für die gängigen Rohrverschraubungen.

Hauptkomponenten

• Fundament
• Headstock
• Sattel
• Säulen-Spannvorrichtung (Bett- oder Säulentyp)
• Matrizenkopf

Konstruktion und Verarbeitung
IMC-Gewindeschneidmaschinen sind für die industrielle Rohrbearbeitung entwickelt und so gefertigt, dass die erforderlichen Gewindetoleranzen für mechanische und hydraulische Verbindungen eingehalten werden.

Headstock
Schwerer, verzahnter Head-Box aus hochwertiger Gussausführung zur Lagerunterstützung; Zahnradschmierung und drei extra belastbare Lager gewährleisten Dauerbetrieb unter Last.

Das Bett
Das Säulenbett verfügt über zwei präzise Stahlstützen, fein bearbeitet und hartverchromt für Verschleißfestigkeit und Ausrichtungsstabilität.

Der Sattel
Der Sattel läuft präzise auf den Säulen und ist zum Headstock exakt ausgerichtet, um die Zentrizität beim Gewindeschneiden zu gewährleisten.

Die Schürze (Apron)
Die Schürze überträgt die Bewegung auf den Sattel über ein Stahl-Zahnstangen- und Ritzel-System; die Zahnräder bestehen aus hochwertigem Stahl für Langlebigkeit.

Backen
Backen aus legiertem Stahl, wärmebehandelt und im Sattel in einer schweren Kastenbackenfutter montiert; die Bewegung wird über eine Spindel für präzises Spannen und Positionieren gesteuert.

Baureihe der IMC-Maschinen und Matrizenköpfe
Verfügbare Kapazitäten: 1/4" bis 1"; 3/8" bis 1.1/2"; 1/2" bis 2.1/2". Die Modellfamilien decken Rohrdurchmesser von 10 mm bis 250 mm ab.

Technische Tabelle
Model | 3/8" to 2" (10MM to 50MM) | 1/2" to 2.1/2" (12MM to 65MM) | 1" to 4" (25MM to 100MM) | 2.½" to 6" (65MM to 150MM) | 4" to 8" (100MM to 200MM) | 8" to 10" (200MM to 250MM)
Saddle Movement | 10"-12" | 16" | 10"-12" | 8" | 8" | 8"
Spindle Speed Range | 127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
Number of Spindle Speed | 2 | 3 | 3 | 2 | 2 | 3
Threading Capacity | 3/8" to 2" | 1/2" to 2.1/2" | 1" to 4" | 2.1/2" to 6" | 4" to 8" | 8" to 10"
Production per Hour | 100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
H.P. Required | 3 H.P. | 7.5 H.P. | 12.5 H.P. 960 | 15 H.P. 960 | 20 H.P. 960 | 30 H.P. 960
Lead Screw | Provided | Provided | Provided | Provided | Provided | Provided
Weight (KG) Approx. | 550 | 990 | 1600 | 1900 | 2500 | 5000

Video
Ein Produktvideo, das Betrieb und Einrichtung der Gewindeschneidmaschine für PVC-Rohre zeigt, ist verfügbar.

Technische Daten

• Unterstützte Gewindearten: BSPT, BSW, BSP, NPT, UNF, METRIC, UNC, ACME, BSF
• Hauptkomponenten: Fundament, Headstock, Sattel, Säulen-Spannvorrichtung, Matrizenkopf
• Modellbereiche: 3/8"–2" (10–50 mm); 1/2"–2.1/2" (12–65 mm); 1"–4" (25–100 mm); 2.5"–6" (65–150 mm); 4"–8" (100–200 mm); 8"–10" (200–250 mm)
• Sattelhub: bis zu 16" abhängig vom Modell
• Spindeldrehzahlbereiche (nach Modell): 127–180; 60–90–120; 40–75–115; 25–50; 25–50; 10–20–30
• Anzahl Spindeldrehzahlen: 2 oder 3 je nach Modell
• Leistung: 15–120 Stück/Stunde je nach Modell
• Motorleistung: von 3 H.P. bis 30 H.P. (einige Modelle mit 960 U/min)
• Antriebsgewindespindel: bei allen Modellen vorhanden
• Ungefähres Gewicht: 550–5000 kg je nach Modell
