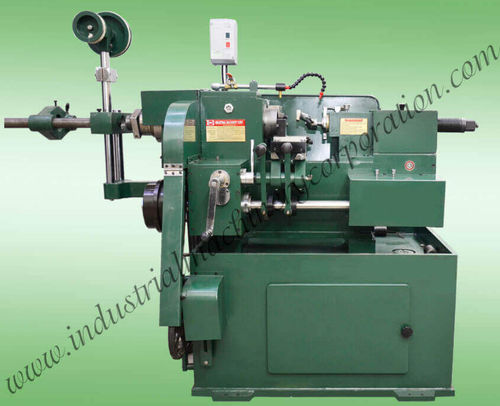

PLC-gesteuerte Bohr- und Ausbohrmaschine IMC-ARC series

für StahlHochpräzisionHochgeschwindigkeit

Produktübersicht
Die automatische Bohr- und Schneidemaschine für Bewehrungsmuffen IMC-ARC Serie bohrt und schneidet Muffen auf die erforderliche Länge für eine schnelle, reproduzierbare Produktion. Typische Zykluszeit für Bohren und Schneiden einer Muffe beträgt etwa 2–3 Minuten. Die Maschine ist für die Integration in Hochgeschwindigkeits-Muffenfertigungsprozesse in Bewehrungs-Produktionslinien ausgelegt.

Konstruktion & Merkmale
Industrielle Bauweise mit kompakter, servicetauglicher Anordnung für präzise Bearbeitung, stabilen Betrieb und vereinfachte Wartung. Modulares Design ermöglicht schnellen Modellwechsel zwischen IMC-ARC Ausführungen und erleichtert die Inline-Installation.

Technische Daten (Tabelle)
Modell-Nr.: IMC-ARC-25 MM | IMC-ARC-32 MM | IMC-ARC-40 MM | IMC-ARC-50 MM | IMC-ARC-60 MM | IMC-ARC-70 MM
Max. Kapazität Rundstahl: 22 mm | 30 mm | 37 mm | 47 mm | 56 mm | 65 mm
Sechskant: 22 mm | 25 mm | 32 mm | 47 mm | 56 mm | 65 mm
Quadrat: 18 mm | 24 mm | 27 mm | 36 mm | 42 mm | 45 mm
Max. Drehlänge: 40 mm | 45 mm | 50 mm | 60 mm | 70 mm | 76 mm
Max. Bohrdurchmesser: 40 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 mm
Elektroantrieb Motor: 2 HP 1440 RPM | 3 HP 1440 RPM | 3 HP 1440 RPM | 5 HP 960 RPM | 5 HP 960 RPM | 7 HP 960 RPM

Technische Merkmale

• Modelle: IMC-ARC-25 MM, IMC-ARC-32 MM, IMC-ARC-40 MM, IMC-ARC-50 MM, IMC-ARC-60 MM, IMC-ARC-70 MM
• Max. Kapazität (Rundstahl) pro Modell: 22 mm / 30 mm / 37 mm / 47 mm / 56 mm / 65 mm
• Max. Kapazität (Sechskant) pro Modell: 22 mm / 25 mm / 32 mm / 47 mm / 56 mm / 65 mm
• Max. Kapazität (Quadrat) pro Modell: 18 mm / 24 mm / 27 mm / 36 mm / 42 mm / 45 mm
• Max. Drehlänge pro Modell: 40 mm / 45 mm / 50 mm / 60 mm / 70 mm / 76 mm
• Max. Bohrdurchmesser pro Modell: 40 mm / 50 mm / 55 mm / 60 mm / 65 mm / 70 mm
• Elektromotor pro Modell: 2 HP 1440 RPM / 3 HP 1440 RPM / 3 HP 1440 RPM / 5 HP 960 RPM / 5 HP 960 RPM / 7 HP 960 RPM
• Typische Zykluszeit für Bohren und Schneiden: ca. 2–3 Minuten
• Vorgesehene Anwendung: Hochgeschwindigkeitsfertigung von Muffen für Bewehrung
