Aufnahmebolzen für Nullpunktspannsystem / Modul CP155 series

für WerkzeugmaschinenMehrfachspannsystemHochpräzision

Produktübersicht

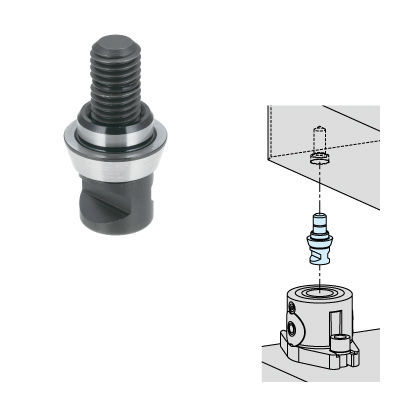

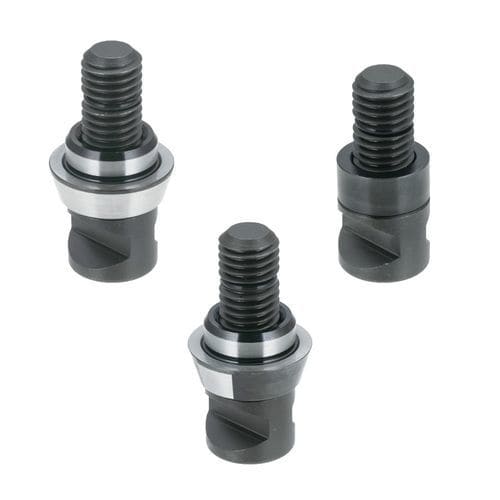

Konische Gleitschrauben für Spannmodule und Zugspannsysteme, Serie CP155 (IMAO). Entwickelt zur Verformungskompensation und präzisen Ausrichtung in modularen Zugspann-Anwendungen.

PDF-Katalog

• Neueste Datenblatt (aktuelles Produktdatenblatt verfügbar)

Ähnliche Produkte

• [CP150] SPANNMODULE (Mit Flansch)
• [CP151] SPANNMODULE (Doppelt)
• [CP152] SPANNMODULE (Einzeln)
• [CP155-DM] KONISCHE GLEITSCHRAUBEN
• [CP156-M] SPANNSCHRAUBEN

Technische Informationen

• Details zu Verformungskompensationsschrauben für modulare Spannbacken (technisches PDF)
• Einführung in das Zugspannsystem (Produkt/Systemeinführung)

CAD-Daten
Indikatoren: Teile mit Kennzeichnung New und RoHS-konform.
Verfügbare Bestellnummern und CAD-Formate:
Bestellnummer | Verfügbare CAD-Formate
CP155-12001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-12002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-16001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-16002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-20001LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP
CP155-20002LM | DXF, DWG, SOLIDWORKS, IGES, Parasolid, STEP

Hinweise
Der CAD-Download ist nur am PC verfügbar. Der IMAO CAD-Download-Service sowie Informationen zu CAD-Formaten und Nutzungsbedingungen werden bereitgestellt.

Fehlerbehebungstipp
Wenn beim Versuch des Downloads eine CAD-Zeichnung auf dem Bildschirm erscheint oder eine Fehlermeldung angezeigt wird, öffnen Sie das Download-Link-Menü mit der rechten Maustaste und wählen Sie "Ziel speichern unter" (oder Äquivalent), um die Datei lokal zu speichern.

Eigenschaften / technische Daten

• Brand: IMAO
• Produkttyp: Konische Gleitschrauben für Spannmodule
• Serie: CP155-Serie
• Bestellnummern: CP155-12001LM, CP155-12002LM, CP155-16001LM, CP155-16002LM, CP155-20001LM, CP155-20002LM
• Konformität/Indikatoren: New (Kennzeichnung bei gelisteten Teilen), RoHS
• Verfügbare CAD-Formate: DXF, DWG, SOLIDWORKS (zip), IGES (zip), Parasolid (zip), STEP (zip)
• Datenblatt: Aktuelles Datenblatt verfügbar (PDF)
