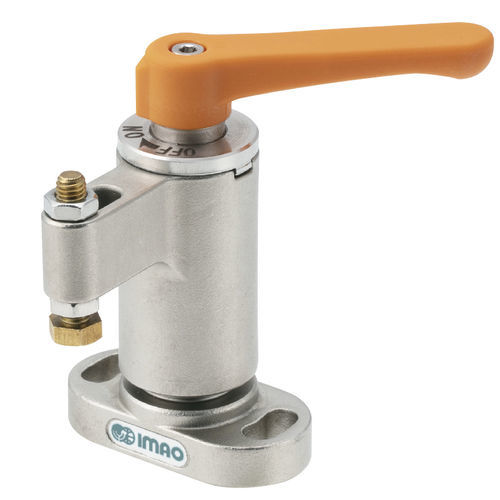

Manuelles Spannwerkzeug QLSWC
mechanischfür Werkstückezur maschinellen Fertigung

manuelles Spannwerkzeug
manuelles Spannwerkzeug
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
manuell, mechanisch
Anwendung
für Werkstücke, zur maschinellen Fertigung, für Schneidemaschine
Weitere Eigenschaften
Stahl
Stärke

Min: 150 N

Max: 650 N

Beschreibung

FEDERBÜGELSCHELLEN Der Griff rastet am Endpunkt der Klemmung ein. -Merkmal- ・Durch Drehen des Griffs, nachdem der Arm in Position geschwenkt ist, dreht sich die Nockenwelle entlang des Führungsstifts und drückt den Arm nach unten. Die Klemmspindel berührt das Werkstück und die Nockenwelle bewegt sich nach oben und drückt die Feder zusammen, um das Werkstück zu klemmen. ・Einfaches Spannen mit One-Touch-Bedienung. Der Griff rastet am Endpunkt der Spannung ein. ・Die federbelastete Klemme bietet bei jedem Zyklus eine konstante Spannkraft. -Werkstoffe - Körper: S45C-Stahl, vergütet und chemisch vernickelt Arm: SCM440-Stahl, vergütet und chemisch vernickelt Nockenwelle: SKS3 Stahl, vergütet, stromlos vernickelt Klemmspindel: Messing Handgriff: Polyamid (glasfaserverstärkt), orange -Datenblatt- https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-spring-e.pdf

---

VIDEO

Kataloge

Spring Clamps
Spring Clamps
23 Seiten
CLAMPS
CLAMPS
106 Seiten
