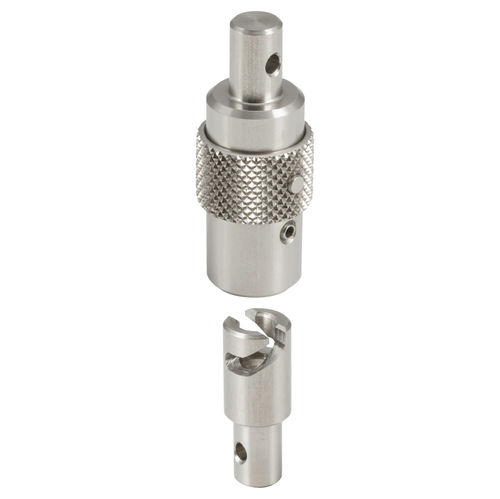

Spannsätze Wellenkupplung QCSJLK
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Spannsatz
Beschreibung
WELLENKUPPLUNGSSCHELLE MIT SICHERHEITSVERSCHLUSS
One-Touch Fasteners sind Schnellverschlüsse für häufige Umrüstungen von Maschinen oder Vorrichtungen.
Schnelles und einfaches werkzeugloses Klemmen reduziert die Rüstzeit beim Umrüsten.
Die Schnellverschlüsse von IMAO sind in verschiedenen Klemmarten, Vierteldrehverschlüssen, Kugelsperrverschlüssen und Stifthalteverschlüssen erhältlich.
- Merkmal -
Sicherheitssperre für Axial- und Rotationskraft
Mehrzweck-Kupplungselement
Einfaches Spannen/Lösen durch Drehen um 90°
- Technische Informationen
Scherfestigkeit: 2000N
Zugfestigkeit: 1200N
Zulässiges Drehmoment: 10N･m
Zulässiges Biege: Moment 15N･m
Auslaufwinkel: Max. 0.9°
Hitzebeständige Temperatur: 180 Grad Celsius
-Materialien
Gehäuse/Kragen: SUS303 rostfreier Stahl
Stift: Edelstahl SUS420J2
Feder: SUS304WPB-Edelstahl
---
