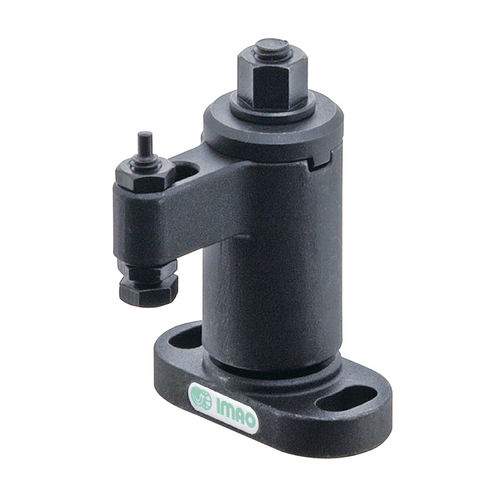

Mechanischer Vorrichtungsspanner QLSWC

manuellfür Werkstückezur maschinellen Fertigung

QLSWC: Schwenkspanner für Drehmomentkontrolle - Manuelle Schwenkspanner zur Spannkraftkontrolle mit einem Drehmomentschlüssel - Schraubensicherung ermöglicht längeren Spannhub und größere Spannkraft - Ideal für Bearbeitungs-, Montage- und Prüfvorrichtungen. - Kann sowohl raue als auch fertige Oberflächen spannen. Der Spannarm schwenkt über das Werkstück und spannt durch Drehen des Sechskantkopfes gerade nach unten. Schwenkrichtung des Spannarms: Im Uhrzeigersinn (rechts) Spannkraft: 2300 bis 7500N Zulässiges Schraubendrehmoment: 6 bis 45 Nm Werkstoffe Basis, Unterlegscheibe, Flanschmutter, Spannspindel: S45C-Stahl, vergütet und angelassen, brüniert Gehäuse: SCM440-Stahl, vergütet und angelassen, brüniert Datenblatt: https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-hex-e.pdf
