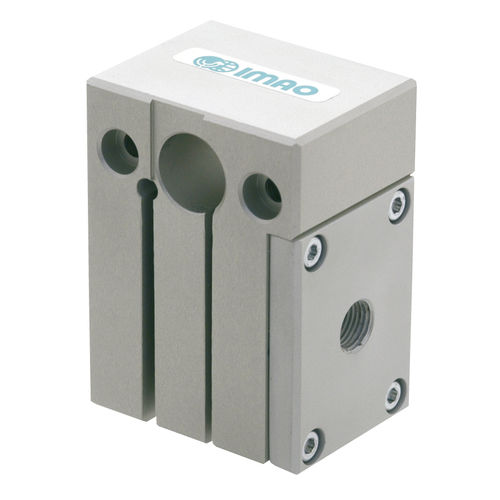

Pneumatisches Spannsystem QSCA

SpindelWellekompakt

Pneumatisches Wellenverriegelungssystem. Klemmung durch Feder, Entriegelung durch Luft. Erhältlich für 10, 12, 14, 15, 16 und 20 mm Wellendurchmesser. Pneumatische Betätigung: 0.5 - 0,7 MPa Spannen durch Federdruck Entriegeln durch Luftdruck Die Zufuhr von Luft ermöglicht das Zusammendrücken der Feder, um die Welle zu entriegeln. Das Ablassen der Luft ermöglicht es, die Feder zum Verriegeln der Welle arbeiten zu lassen. -Merkmal 1. Gleichzeitige Multi-Clamping-Fähigkeit Der Anschluss von Luftleitungen an mehrere installierte Schnellspanner für Wellen ermöglicht das Spannen/Lösen in einem Arbeitsgang. Perfekt für den Einsatz an Maschinen, an denen viele Spann-/Lösezyklen ausgeführt werden, oder für Anwendungen mit mehreren Spannern. -Merkmal 2. Remote-Operation-Fähigkeit Mit Luftzufuhr kann ein Remote-Betrieb erfolgen oder die Installation ist an unerreichbaren Stellen möglich. Kann auch an unsichtbaren Stellen wie der Rückseite von Maschinen installiert werden, um das Erscheinungsbild der Maschinen zu erhalten. -Merkmal 3. Formschlüssiges Klemmen Der Mechanismus des Spannens mit Federdruck und des Lösens mit Luftdruck verhindert, dass die Kraft zum Spannen der Welle geringer wird. Durch die Automatisierung der Klemmung kann jeder Bediener eine gleichmäßige Klemmung durchführen. -Merkmal 4. Platzsparend Es wird kein größerer Einbauraum als die Gehäusegröße benötigt (kein Platz für die Bedienung des Griffs erforderlich). Gehäuse/Abdeckplatte: A5052 Aluminiumlegierung, sandgestrahlt, eloxiert, natur O-Ring: Nitrilkautschuk
