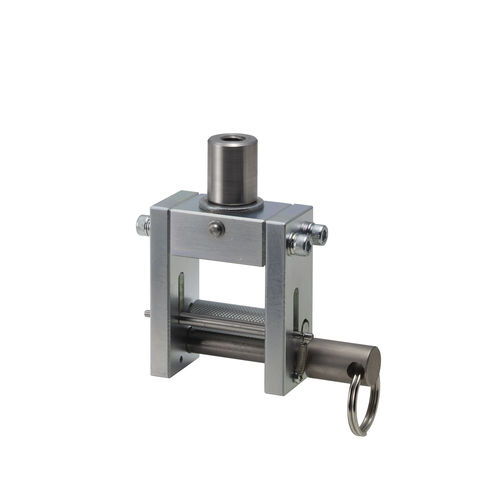

Zugtestvorrichtung PPC-5000N

Proben

Übersicht
Der PPC-5000N ist ein Aufsatz für Zugprüfungen an Polypropylen-(PP)-Umreifungsbändern. Er verfügt über eine Wickel-Klemmvorrichtung, die PP-Bänder rutschfest hält und Zugmessungen bis 5000 N ermöglicht. Der Aufsatz unterstützt Prüfungen entsprechend dem entsprechenden Teil von JIS Z1527.

Wesentliche Punkte / Hinweise
Die Wickel-Klemmung reduziert Bruch, wie er bei herkömmlichen Umreifungsklemmen auftreten kann, und minimiert das Verrutschen der Probe während der Prüfung. Die Einheit führt Kraft–Weg-Messungen durch; Dehnungsrate oder prozentuale Dehnung sind getrennt zu bestimmen.

Eigenschaften

• Wickel-Klemmvorrichtung zur rutschfesten Fixierung von PP-Umreifungsband
• Reduziert bandbedingte Brüche durch herkömmliche Klemmen
• Geeignet für Zugprüfungen bis 5000 N
• Für Messungen entsprechend JIS Z1527 (Polypropylen-Band) ausgelegt

Relevante Industriestandards
Entsprechender Teil von JIS Z1527 [2002] (Polypropylen-Band)

Beispiel Produktkonfiguration
Typische Konfigurationen für Zugprüfungen mit PPC-5000N umfassen Beispiele wie die Anfrage-Nummern 1P2001A und 1P2001B. Typische Merkmale: Kapazität 5000 N, PPC-5000N Wickelklemmen zur Vermeidung von Verrutschen, mitgelieferte Software zur Darstellung von Kraft–Weg-Kurven.

Zugehörige Produkte / Typische Systemkomponenten

• Kraft–Weg-Analyseeinheit: FSA-5K2-5000N-EXT (Beispielmenge: 1)
• Digitale Kraftmessdose: ZTS-5000N (Beispielmenge: 1)
• Motorischer Prüfstand: MX2-5000N-EXT (Beispielmenge: 1)
• Optionales Zubehör: PPC-5000N (als Option gezeigt, Stückzahl: 2 in einigen Konfigurationen)
• Optionales Kabel: CB-528 (Beispielmenge: 1)

Vorsichtsmaßnahmen

• Dieses Zubehör führt Kraft–Weg-Messungen durch; prozentuale Dehnung muss bei Bedarf separat berechnet werden.
• Für schwere Verpackungs-PP-Bänder wählen Sie eine geeignete Konfiguration und prüfen Sie die Instrumentenkapazität bis 5000 N.
• Die Produktkonfiguration hängt von Probenform, Materialeigenschaften und Prüfbedingungen ab; prüfen Sie die Spezifikationen der einzelnen Komponenten.
• Proben mit hoher Dehnung können einen Prüfstand mit ausreichendem Hub erfordern; stellen Sie sicher, dass der Hub ausreicht.

Technische Daten

• Modell: PPC-5000N
• Hersteller / Marke: IMADA
• Anwendung: Zugfestigkeitsprüfung von Polypropylen-(PP)-Umreifungsband
• Klemmverfahren: Wickel-Klemmung (ausgelegt zur Verhinderung von Verrutschen)
• Maximale Kapazität: 5000 N
• Normenkonformität: Entsprechender Teil von JIS Z1527 (Polypropylen-Band)
• Typische Anwendung: Aufsatz für Kraft-/Weg-Prüfsysteme (Einsatz mit Kraftmessgeräten und Prüfständen)
• Ausgabe / Software: Mitgelieferte Software kann Kraft–Weg-Kurven erzeugen, wenn in der Konfiguration enthalten
