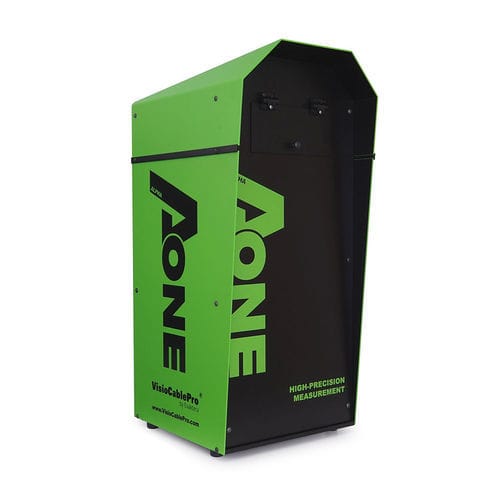

Messgerät zur Dimensionsmessung AlphaOne

Produktbeschreibung
AlphaOne ist ein kompaktes, hochpräzises Messgerät für Querschnittsmessungen an Kabeln und Schläuchen, ausgelegt für die Integration in Produktionslinien und zur Optimierung der Qualitätssicherung.

Anwendungsgebiet

• Hochpräzise Querschnittsmessungen von Kabeln und Schläuchen
• Konzipiert für den Einsatz direkt an Produktionslinien (Aderlinie, Mantellinie, etc.)

Gerätedetails

• Bildfeldgröße spezifisch je nach Produktionslinie konfigurierbar
• Schnelle, einfache Messungen mit der Messsoftware VELOX (inklusive)
• Kompatibel mit sämtlicher Datenbanksoftware der VCP-Familie
• Anbindung an verschiedene externe CAQ-Systeme möglich
• Robustes Design mit benutzerfreundlicher Bedienoberfläche
• Intelligente, automatische Beleuchtung softwaregesteuert und feste Fokussierung — Vollautomatik ohne Bedienereinfluss
• Vibrations- und stoßfest durch optimierte Sensoranordnung und ausgeglichene Gewichtsverteilung
• Software unterstützt mehrere Bedienerebenen (Produktion, Labor, Administrator, Service)
• Standardisierte Einzelkomponenten für hohe Liefersicherheit und kurze Lieferzeiten
• Einfache Integration externer Geräte; geringer Schulungsaufwand

Optional
AlphaOne optional mit All‑In‑One Windows PC lieferbar

Beispiel Konfigurationen

• 401.040.01 - VCPALPHAONE-2MM (max. Proben-Ø = 2 mm)
• 401.040.02 - VCPALPHAONE-5MM (max = 5 mm)
• 401.040.03 - VCPALPHAONE-9MM (max = 9 mm)
• 401.040.04 - VCPALPHAONE-12MM (max = 12 mm)
• 401.040.08 - VCPALPHAONE-95MM (max = 95 mm)

Technische Daten
Maße (B x T x H): 390 x 470 x 890 mm
Gewicht: 28 kg
Versorgungsspannung: 100–240 V, 50–60 Hz
Leistungsaufnahme: max. 100 W
Auflösung: ≈ 0,1% des Bildfeldes
Beleuchtung: intelligente, automatische Beleuchtung
Kamera: kundenspezifische Ein-Kamera-Lösung, hohe Auflösung
Messbereich: bis zu max. 200 mm Außendurchmesser

Charakteristiken / technische Spezifikationen

• Modellname: AlphaOne
• Funktion: Querschnittsmessung von Kabel- und Schlauchproben (linienkompatibel)
• Max. messbarer Außendurchmesser: bis 200 mm, konfigurationsabhängig
• Software: VELOX Messsoftware inklusive
• Kompatibilität: VCP-Datenbanken; Anbindung an externe CAQ-Systeme
• Beleuchtung / Fokus: softwaregesteuerte automatische Beleuchtung, feste Fokussierung, Vollautomatik
• Kamera: kundenspezifische High‑Resolution Einzelkamera
• Auflösung: ca. 0,1% des Bildfeldes
• Versorgung: 100–240 V AC, 50–60 Hz; max. 100 W
• Abmessungen: 390 x 470 x 890 mm
• Gewicht: 28 kg
• Konstruktion: robust, vibrationsfest
• Betrieb: intuitive Benutzerführung, vorkonfigurierbare Bedienerebenen
• Service & Versorgung: standardisierte Komponenten, einfache Anbindung, geringer Schulungsaufwand
