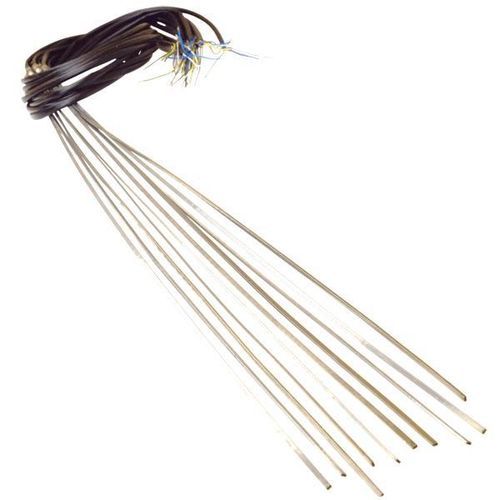

Wendelrohrpatrone

Produktübersicht
Gerade Spulenheizer sind für die Erwärmung von Metallrohren kleiner Abmessungen entwickelt. IHPs gerade Spulenheizer werden aus Edelstahl AISI321 gefertigt und sind in mehreren Leistungsstufen erhältlich, um sich an Rohrdurchmesser und Prozessanforderungen anzupassen. Die Ausstattung mit einem internen Thermoelement ermöglicht eine präzise Temperaturregelung und verlängert die Lebensdauer.

Steuerung und Gebrauch
Der Heizer kann mit dem PID-Steuerschrank von IHP zu einem kompletten Heizsystem kombiniert werden, das präzise Regelung, Rampenfunktionen, einstellbare Maximaltemperatur und programmierbare Schritte mit Rampen und Sollwert bietet. Der gerade Spulenheizer kann je nach Rohrdurchmesser und individuellen Anforderungen unter dem Rohr montiert oder spiralisiert werden. Beachten Sie, dass der Heizer nach dem ersten Aufheizen keine weiteren Biegungen verträgt, wenn er spiralisiert wurde. IHP unterstützt bei Installation und vorbeugender Wartung.

Verwandte Produkte

• Spulenheizer Silikon 200°C
• Heizband digital 250°C
• Heizband digital 450°C
• Spulenheizer 750°C
• Düsenheizer gewickelt 750°C
• Mineralisoliertes Heizkabel 1000°C

Technische Daten
Material: Edelstahl AISI321 mit TIG-Schweißung
Heizdraht: NiCr80/20
Isolierung: kompaktes MgO
PTFE-isolierte Nickel-Leitungen Länge: 1000 mm
Leiterschutz: PFA-Leitungen, Edelstahlgeflechtkabel, verzinkte Metallwellschlauch
Leckstrom (kalt): < 0,5 mA
Leistungs-toleranz: +5% -10%
Widerstands-toleranz: +10% -5%
Durchschlagsfestigkeit: 1000 V
Isolierung (kalt 1000Vcc): > 10 MΩ
Spannung: 230V
Maximale Manteltemperatur des Heizelements: 750°C
Maximale Kabeltemperatur: 260°C
Minimaler Biegeradius (innen): 10 mm
Anschlussausgänge: Axial, Radial, Tangential
Standardmodelle mit und ohne Thermoelement Fe/CuNi (Typ J)
Andere Abmessungen auf Anfrage
Bestimmte Produkte können vorübergehenden Formänderungen unterliegen, um eine effiziente Verpackung und sicheren Transport zu ermöglichen. Diese Anpassungen sind so ausgelegt, dass sie beim Empfang durch den Kunden leicht rückgängig gemacht werden können.

Verfügbare Profile
○ Rundprofile - 1,8 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5
☐ Quadratprofile - 1,8 x 1,8 / 3 x 3 (-0,0 +0,15) / 3,5 x 3,5 / 4,5 x 4,5 / 5 x 7 / 6 x 6 / 7,5 x 7,5 / 8 x 8
▭ Rechteckprofile - 2,2 x 4,2 (-0,0 +0,15) / 5,5 x 12 (-0,15 +0,10) / 6 x 16 (-0,15 +0,10)

Standardbereich (Auswahl von Tabellenzeilen)
Größe(mm) - Gesamtlänge (mm) inkl. kalter Länge 90mm - Leistung (W) @ 230V
○ 3 - 400 - 180
- 550 - 250
- 650 - 315
- 800 - 400
- 950 - 500
- 1150 - 630
- 1500 - 800
- 2000 - 1250
- 2500 - 1350
○ 4 - 400 - 200
- 550 - 315
- 750 - 400
- 950 - 500
- 1150 - 630
- 1350 - 750
- 1650 - 1000
- 2000 - 1250
- 2500 - 1500
☐ 3 x 3 - 200 - 175
- 240 - 175
- 300 - 225
- 350 - 250
- 390 - 215
- 400 - 300
- 450 - 350
- 500 - 400
- 540 - 325
- 600 - 500
- 650 - 400
- 700 - 500
- 740 - 470
- 800 - 600
- 900 - 700
- 940 - 610
- 1000 - 800
- 1140 - 630
- 1200 - 900
- 1500 - 750
- 1800 - 1100
- 2000 - 1400
- 2500 - 1500
☐ 6 x 6 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
- 3750 - 3500
▭ 2,2 x 4,2 - 200 - 175
- 250 - 190
- 330 - 200
- 380 - 225
- 430 - 250
- 480 - 300
- 560 - 350
- 630 - 400
- 700 - 450
- 750 - 550
- 860 - 625
- 950 - 675
- 1000 - 700
- 1200 - 800
- 1400 - 950
- 1600 - 1100
- 1800 - 1200
- 2000 - 1300
- 2250 - 1400
- 2500 - 1500
▭ 5 x 7 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
