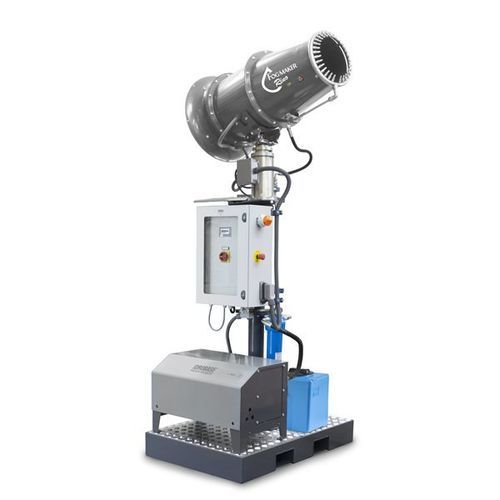

Staubbindemaschine zur Staubbindung Rino

zur Gebäudedesinfektionzur Temperatursenkungfür Geruchskontrolle

Übersicht
Rino ist ein kompaktes industrielles Vernebelungssystem zur Neutralisierung und Unterdrückung feinster Luftstaubpartikel sowie zur Bereitstellung von Nebel für Kühlung, Geruchsneutralisation und Luftbehandlung großer Flächen. Einstellbar mit unterschiedlichen Durchflussraten und Drücken zur Anpassung an standortspezifische Anforderungen. Der ventilatorunterstützte Strahl erreicht bis zu 33 m bei Windstille und ermöglicht gezielte Abdeckung im Außen- und halbgeschlossenen Bereich.

Vorteile

• Bürstenloser Motor zur Reduzierung von Wartungsaufwand
• Bedienerfreundlicher Touchscreen zur lokalen Steuerung
• Belüftungseinheit unabhängig vom Pumpenmodul
• Optionale Fernverwaltung für zentrale Überwachung und Steuerung

Technische Daten (Modelltabelle)
CODE: ZX.8300-T | Modell: Rino 11 touch | Druck: 70 bar | Durchfluss: 11 l/min | Tropfengröße: 18 µm | Leistung (3x400V-50Hz): 4,5 kW | Gewicht: 250 kg | Präventive Wartung 750 Std. (Standard): ZX.75IBG02 | Präventive Wartung 1500 Std. (optional): ZX.150IBG02
CODE: ZX.8301-T | Modell: Rino 15 touch | Druck: 80 bar | Durchfluss: 15 l/min | Tropfengröße: 24 µm | Leistung (3x400V-50Hz): 5,2 kW | Gewicht: 255 kg | Präventive Wartung 750 Std. (Standard): ZX.75IBG03 | Präventive Wartung 1500 Std. (optional): ZX.150IBG03
CODE: ZX.8303-T | Modell: Rino 21 touch | Druck: 70 bar | Durchfluss: 21 l/min | Tropfengröße: 24 µm | Leistung (3x400V-50Hz): 6 kW | Gewicht: 260 kg | Präventive Wartung 750 Std. (Standard): ZX.75IBG05 | Präventive Wartung 1500 Std. (optional): ZX.150IBG05
CODE: ZX.8310-T | Modell: Rino-M 11 touch | Druck: 70 bar | Durchfluss: 11 l/min | Tropfengröße: 18 µm | Leistung (3x400V-50Hz): 4,5 kW | Gewicht: 370 kg | Präventive Wartung 750 Std. (Standard): ZX.75IBG02 | Präventive Wartung 1500 Std. (optional): ZX.150IBG02
CODE: ZX.8311-T | Modell: Rino-M 15 touch | Druck: 80 bar | Durchfluss: 15 l/min | Tropfengröße: 24 µm | Leistung (3x400V-50Hz): 5,2 kW | Gewicht: 380 kg | Präventive Wartung 750 Std. (Standard): ZX.75IBG03 | Präventive Wartung 1500 Std. (optional): ZX.150IBG03
CODE: ZX.8312-T | Modell: Rino-M 21 touch | Druck: 70 bar | Durchfluss: 21 l/min | Tropfengröße: 24 µm | Leistung (3x400V-50Hz): 6 kW | Gewicht: 380 kg | Präventive Wartung 750 Std. (Standard): ZX.75IBG05 | Präventive Wartung 1500 Std. (optional): ZX.150IBG05
CODE: ZX.8313-T | Modell: Rino 4M TOUCH | Druck: 80 bar | Durchfluss: 11 l/min | Tropfengröße: 18 µm | Leistung (3x400V-50Hz): 4,5 kW | Gewicht: 450 kg | Präventive Wartung 750 Std. (Standard): ZX.75IBG02 | Präventive Wartung 1500 Std. (optional): ZX.150IBG02
CODE: ZX.8315-T | Modell: Rino 11 touch hydraulischer Arm | Druck: 70 bar | Durchfluss: 11 l/min | Tropfengröße: 18 µm | Leistung (3x400V-50Hz): 4,5 kW | Gewicht: 370 kg | Präventive Wartung 750 Std. (Standard): ZX.75IBG02 | Präventive Wartung 1500 Std. (optional): ZX.150IBG02
CODE: ZX.8333-T | Modell: Rino touch mobile | Druck: 70 bar | Durchfluss: 21 l/min | Tropfengröße: 24 µm | Leistung (3x400V-50Hz): 6 kW | Gewicht: 580 kg | Präventive Wartung 750 Std. (Standard): ZX.75IBG05 | Präventive Wartung 1500 Std. (optional): ZX.150IBG05

Technische Spezifikationen Ventilator
Anzahl Düsen: 1 Ring aus AISI 304 Edelstahl mit 30 Düsen
Abdeckung: 1.900 m2
Volumenstrom: 9.200 m3/h
Leistungsaufnahme: 3 kW (2.800 U/min angegeben)
Luftstrahl: bis zu 33 m bei 21°C (ohne Wind)
Stromversorgung: 3x400V – 50 Hz
Neigung: -25° bis +35° manuell
Lüfterdurchmesser: 450 mm
Geräusch: < 80 LwA

Technische Spezifikationen Pumpenmodul
Druck: 70 bar für 11 und 21 l/min Versionen; 80 bar für 15 l/min Version
Professionelle Pumpe: 1.450 U/min, Pleuelantrieb, Messingkopf, 3 Keramikkolben
Elektromotor 1.450 U/min: 1,5 kW für 11 l/min, 2,2 kW für 15 l/min, 3 kW für 21 l/min
Integriertes By-pass-Ventil
Niederdruck-Wasser-Schalter
Entlade-Magnetventil

Technische Merkmale

• Rahmen: lackierter Stahlrahmen mit Kathodischer Tauchlackierung (Cataphoresis)
• Transportwagen: verzinkter Stahlwagen (nur für ZX.8333)
• Elektrisches Bedienfeld: komplett mit 4,3” Touchscreen zur Steuerung von Pumpe, Lüfter, Rotationsbereich, Arbeitszyklen und präventivem Wartungsprogramm
• Schutzart: IP55
• Bürstenloser Motor (wartungsfrei)
• Belüftungseinheit unabhängig vom Pumpenmodul
• Fernverwaltung: optional
• Lüfter: 1 AISI 304 Ring mit 30 Düsen; Abdeckung 1.900 m2; Volumenstrom 9.200 m3/h; Strahl bis zu 33 m (ohne Wind)
• Pumpe: professionelle Hochdruckpumpe mit Messingkopf und 3 Keramikkolben; integrierter By-pass; Schutzschalter und Entlade-Magnetventil
• Verfügbare Modellvarianten sowie Gewichte/Leistungen wie in der obenstehenden Tabelle angegeben
