Sprühdesinfektionsanlage IDA

Nebelfür Fahrzeugefür Aufzuchtgebäude

Produktübersicht

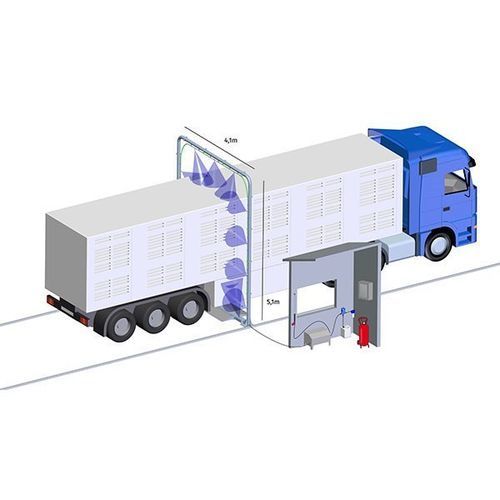

IDA ist ein modulares System zur Desinfektion und Reinigung von Fahrzeugen, entwickelt für Tierhaltungen und Viehzuchtbetriebe, um die Ausbreitung von Krankheiten und Viren zu verhindern. Das System umfasst Pumpen-, Dosier-/Filter-, Verbindungs-, Rad-/Fahrgestell- und Bogen-Desinfektionsmodule sowie Plattformen. Die Montage erfolgt mit Schrauben und erfordert keine Spezialwerkzeuge.

Hauptmerkmale

• Modulares System mit Pumpe, Dosier-/Filterkit, Verbindungskits, Rad-/Fahrgestell-Desinfektion, Desinfektionsbogen und Plattformkits.
• Anwendung: Desinfektion und Reinigung von Fahrzeugen und Fahrgestellen in Tierhaltungen und Zuchtbetrieben.
• Automatik- und Handbetrieb möglich: Lichtschranken, Steuer- und Sicherheitsventile, Manometer und Kontrollleuchte.
• Materialien: verzinkte Stahlrahmen und AISI 304 Edelstahlrohre für exponierte Leitungen.

Im Lieferumfang des modularen IDA-Systems

• Pumpenmodul-Kit: ZX.9900
• Filter- und Dosierkit für Desinfektionsmittel: ZX.9922
• Verbindungskit: ZX.9902
• Rad- und Fahrgestell-Desinfektionskit: ZX.9907 und ZX.9903
• Desinfektionsbogen-Kit: ZX.9908 und ZX.9904
• Plattformkit: ZX.9911
• Verpackungskiste: SCQ.0002

Kit-Zusammensetzung (Beispiel: ZX.9999)
Die Kit-Zusammensetzung listet die modularen Komponenten und Unterkits auf, die die Komplettlösung bilden. Die angegebenen Mengen entsprechen den Modulbeschreibungen unten.

ZX.9900 (Pumpenmodul)
Betriebsdruck 100 bar, Fördermenge 21 l/min. Gestell aus verzinktem Stahl mit Edelstahldeckel. Vollständig ausgestattet mit:

• Elektromotor 3x400V - 1450 U/min
• Nockenwellenpumpe HP 150 bar, 21 l/min mit 3 Keramikkolben und Messingkopf
• Steuer- und Sicherheitsventil
• Manometer
• Fotozellen für automatische Steuerung
• Betriebsanzeigelampe
• Ein-/Aus-Schalter für manuelle Bedienung mit Frostschutzkit

Menge: 1

ZX.9902 (Verbindungskit)
Kit zur Verbindung der Pumpeneinheit und des Bogens: 4 AISI 304 Edelstahlrohre ø14x1,5 mm, 3 m lang, Ein- und Auslassanschlüsse, 12 antivibrationshalter und flexibler Verbindungsschlauch.
Menge: 1

ZX.9907 (Metallrahmen-Kit)
Metallrahmen-Kit: 5 verzinkte Stahlbodenrahmen à 71 cm, miteinander verschraubt, und zwei verzinkte Edelstahlstreben à 110 cm.
Menge: 1

ZX.9903 (Leitungs-Kit)
Leitungs-Kit: 6 flexible Schläuche, 16 Nebeldüsen sowie Kupplungen.
Menge: 1

ZX.9908 (Metallstruktur-Kit)
Metallstruktur: 6 verzinkte Stahlstützen 110 cm und 3 verzinkte Stahlträger 110 cm; verschraubte Bauweise.
Menge: 1

ZX.9904 (Leitungs-Kit)
Leitungs-Kit: 10 flexible Schläuche, 7 Nebeldüsen und Kupplungen.
Menge: 1

ZX.9911 (Plattform-Kit)
Plattform-Kit bestehend aus 4 verzinkten Stahlplattformen, mit Schrauben am Rahmen der Rad-Desinfektion befestigbar.
Menge: 1

Optionale Zubehörteile

• 8.2002S — Doppel-Nebulisator mit innenliegender Epoxid-Beschichtung. Ausstattung: Spritzpistole (innere Teile Viton® + Edelstahl), 600 mm Edelstahllanze mit Messing-Fächerdüse, Manometer, Sicherheitsventil, Kugelhahn, 10 m Rilsan-Spiralschlauch mit Antidrehanschluss. Max. Druck 8 bar.
• ZX.9905 — Pumpeneinheit-Kit mit 20 m Hochdruckschlauch, 1200 mm Schlauch komplett mit Pistole und Absperrventilen. Waschphase schließt Desinfektionsphase aus.
• CDR.2023-25 — Idro Safe 25 L: Desinfektions- und antibakterielles Produkt in medizinisch-chirurgischer Qualität.
• ZX.2350-10 — BKD®-Purple 10 L: Sanitizer-Konzentrat.

Multimedia
Auf der Produktseite wird ein Demonstrationsvideo des Systems verlinkt.

Technische Daten

• Produktname (Handelsbezeichnung): IDA
• Typ: Modulares System zur Desinfektion und Reinigung von Fahrzeugen
• Hauptanwendung: Desinfektion und Reinigung von Fahrzeugen und Fahrgestellen in Tierhaltungen
• Pumpenmodul (ZX.9900): 100 bar Betriebsdruck, 21 l/min Fördermenge
• Pumpenmotor: Elektromotor 3x400V - 1450 U/min
• Pumpe: Nockenwellenpumpe mit 3 Keramikkolben und Messingkopf (HP 150 bar, 21 l/min in der Modulbeschreibung)
• Materialien: verzinkter Stahlrahmen, Edelstahlabdeckungen, AISI 304 Rohrleitungen
• Automatisierung: Fotozellen, Steuer- und Sicherheitsventile, Manometer, Anzeigeleuchte
• Montage: verschraubte modulare Rahmen und Träger; keine Spezialwerkzeuge erforderlich
• Enthaltene Kits: ZX.9922, ZX.9902, ZX.9907/ZX.9903, ZX.9908/ZX.9904, ZX.9911, SCQ.0002
