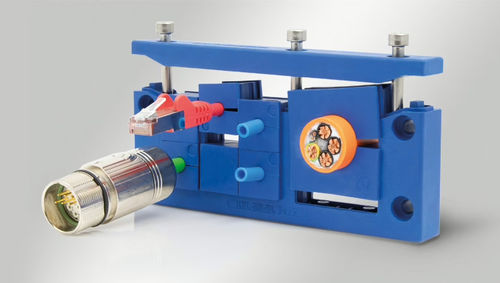

IP65-Kabeldurchführungsplatten KEL-ER-BL series

für Kabel

in der Signalfarbe Blau wird vorzugsweise im Bereich von Lebensmittelverpackungs- und verarbeitungsmaschinen eingesetzt, wo kein direkter Kontakt mit Lebensmitteln besteht. Auch im Pharmabereich werden Produkte in dieser Signalfarbe gerne verwendet. Die KEL-ER-BL ist eine teilbare Kabeleinführung für Leitungen mit und ohne Stecker. Je nach Baugröße können Leitungen mit einem Durchmesser von 1 bis 16 mm (Einfachtüllen KT-BL 1 bis KT-BL 15) bzw. 16 bis 35 mm (Einfachtüllen KT-BL 16 bis KT-BL 34) eingeführt, mit IP65 abgedichtet und gleichzeitig nach DIN EN 62444 zugentlastet werden. Die Kabeltüllen werden bei der Montage automatisch im Rahmen fixiert. Nach vollständiger Bestückung wird der Abschlussdeckel aufgeschraubt. Die KEL-ER-BL passt auf Standardausbrüche für 10-, 16- und 24-polige schwere Steckverbinder. Die Ausbruchbreite kann jedoch statt 36 mm auch bis zu 46 mm betragen. Damit können auch Leitungen mit größeren konfektionierten Steckverbindern eingeführt werden. Die Baugröße KEL-ER-BL-B setzt auf Ausbrüche 46 x 46 mm (z. B. für Regler, Zähler) auf. Die einreihige Kabeleinführung KEL-ER-BL-E zeichnet sich durch ihre platzsparende Bauform aus und ist somit ideal bei beengten Platzverhältnissen und Leitungen mit flachen Steckverbinder (z. B. Sub-D). Durch die eingespritzte Dichtung und die Verwendung von Einfachtüllen erreicht die KEL-ER-BL Reihe die Schutzart IP65. Ist die Anflanschfläche grob strukturiert oder leicht uneben, so empfehlen wir die zusätzliche Anbringung der im Lieferumfang enthaltenen blauen Flachdichtung. Technische Daten Schutzart IP (EN 60529) - IP65, IP64, IP55, IP54 Brandklasse - UL94-V0, selbstverlöschend Temperaturbereich - -40 C° bis 140 C°
