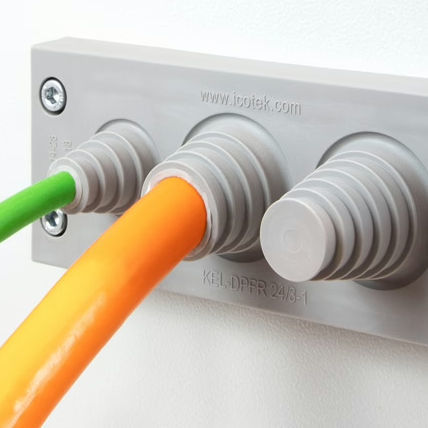

IP54-Kabeldurchführungsplatten KEL-DPFR series

IP65IP66IP64

Die Kabeldurchführungsplatten KEL-DPFR ermöglichen es, mehrere Leitungen mit unterschiedlichen Durchmessern von 3 bis 28 mm einzuführen und gemäß IP66 abzudichten. Sie eignen sich insbesondere, wenn der Kabeldurchmesser einzelner Leitungen bei der Endverdrahtung, z.B. auf der Baustelle, nicht genau bekannt ist. Bedingt durch die flexible Ausführung der pyramidenförmigen Membranen wird das Einführen und Positionieren von starren Leitungen gegenüber herkömmlichen Kabelverschraubungen wesentlich vereinfacht. Es wird empfohlen, Versorgungsleitungen mit einem Kabelbinder zusätzlich gegen Zug zu entlasten. Die Membranen sind wie folgt zu schneiden: Kabeldurchmesser abzüglich ca. 20%. Die KEL-DPFR passt auf die Ausbrüche, die für 16- und 24-polige schwere Steckverbinder genormt sind. Es besteht auch die Möglichkeit, Gewindebuchsen einzuziehen. Bitte fragen Sie ihre gewünschte Variante bei uns an. Die Ausführung mit Gewindebuchsen ermöglicht das Anschrauben der Kabeldurchführungsplatte an der Gehäuseinnenseite. Dies schützt vor Vandalismus und mutwilligem Abschrauben von der Außenseite. Technische Daten Schutzart IP (EN 60529) - IP54, IP55, IP64, IP65, IP66 Brandklasse - UL94-V0, selbstverlöschend Temperaturbereich - -40 C° bis 100 C° Material - Elastomer Grundträger: Polyamid Montageart - Schrauben Eigenschaften - silikonfrei, halogenfrei Vorteile Abdichtung gem. IP66/65 (zertifiziert nach EN 60529) Passend für Standardausbrüche Höchste Flexibilität Sehr leichte und schnelle Montage Platzersparnis Sehr großer Klemmbereich von 3 – 28 mm Schräges Einführen von starren Leitungen ohne Bruch der Membranen möglich Geringere Lagerkosten
