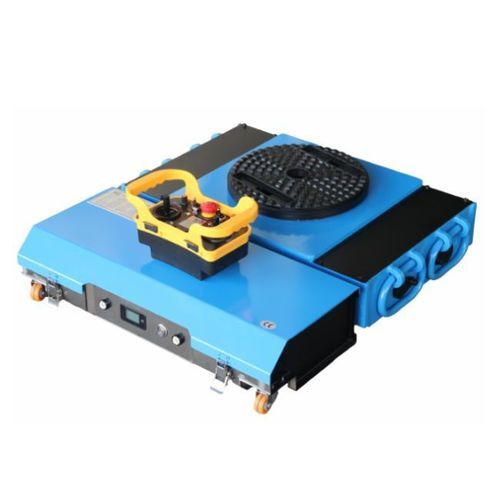

Manuelles Transportfahrwerk ES series

mit Eigenantriebfür Transportbatteriebetrieben

Übersicht
Die ES-T elektrischen Maschinenrollen sind kompakte, angetriebene Transportrollen, die für das präzise und stabile Bewegen schwerer Maschinen und Anlagen in Werkstätten, Fabriken und Lagern, insbesondere in beengten Bereichen, entwickelt wurden.

Serienbeschreibung
Die ES-T-Serie verfügt über eine proportionale Steuerung mit einem Handjoystick für sanfte Lenkung und stabilen Geradeauslauf. Ein numerisch gesteuerter Synchronmotor sorgt für zuverlässige Traktion, was Sicherheit und Effizienz beim Transport schwerer Lasten erhöht. Die Zugkapazitäten reichen von 20 bis 50 Tonnen, wodurch die ES-T-Serie für Montage, Umlagerung, Wartung und industrielle Handhabung schwerer Maschinen geeignet ist.

Allgemeine Merkmale

• Kompaktes Design mit reduzierten Außenabmessungen für den Einsatz in beengten Bereichen.
• Proportionale Direktsteuerung über einen einzelnen Joystick für einfache Lenkung und stabilen Geradeauslauf.
• Numerisch gesteuerter Synchronantriebsmotor für zuverlässige Traktion.
• Vier-Rad-Konfiguration optimiert für Stabilität bei schweren Lasten.

Spezifikationstabelle
Parameter | Einheit | ES20T | ES25T | ES30T | ES40T | ES50T
i-lift Nr. | | 1914001 | 1914002 | 1914003 | 1914005 | 1914006
Modell | | ES20T | ES25T | ES30T | ES40T | ES50T
Zugkapazität | kg (lb) | 20000 (44000) | 25000 (55000) | 30000 (66000) | 40000 (88000) | 50000 (110000)
Ladefähigkeit | kg (lb) | 10000 (22000) | 12500 (27500) | 15000 (33000) | 20000 (44000) | 25000 (55000)
Felgengröße | mm (Zoll) | 100 x 130 (3.9 x 5.1) | 100 x 130 (3.9 x 5.1) | 100 x 130 (3.9 x 5.1) | 120 x 155 (4.7 x 6.1) | 120 x 155 (4.7 x 6.1)
Anzahl Räder | Stk. | 4 | 4 | 4 | 4 | 4
Ladefläche | mm (Zoll) | 250 (9.8) | 250 (9.8) | 250 (9.8) | 250 (9.8) | 250 (9.8)
Gesamtmaße (L x B x H) | mm (Zoll) | 680x670x175 (26.8x26.4x6.9) | 680x670x175 (26.8x26.4x6.9) | 720x680x190 (28.3x26.8x7.5) | 800x740x210 (31.5x29.1x8.3) | 810x820x210 (31.9x32.3x8.3)
Batterie (V / Ah) | | 48/60 | 48/60 | 48/60 | 48/120 | 48/120
Motor | kW | 0.75 | 1 | 1 | 2 | 2.5
Strom | A | 60 | 60 | 60 | 60 | 60
Ladespannung | V | 54.6 | 54.6 | 54.6 | 54.6 | 54.6
Fahrgeschwindigkeit | m/min | 10 | 10 | 10 | 10 | 10
Betriebsdauer | | 240-300 | 240-300 | 240-300 | 240-300 | 240-300
Nettogewicht | kg (lb) | 130 (286) | 132 (290.4) | 148 (325.6) | 212 (466.4) | 222 (488.4)

Technische Merkmale / Spezifikationen

• Serie: ES-T.
• Verfügbare Zugkapazitäten: 20.000 kg (ES20T), 25.000 kg (ES25T), 30.000 kg (ES30T), 40.000 kg (ES40T), 50.000 kg (ES50T).
• Ladefähigkeit: 10.000 kg bis 25.000 kg je nach Modell.
• Anzahl Räder: 4 Stk.
• Felgengröße: 100 x 130 mm (ES20T–ES30T); 120 x 155 mm (ES40T–ES50T).
• Ladefläche: 250 mm (9.8 Zoll).
• Abmessungen (L x B x H): von 680x670x175 mm bis 810x820x210 mm je nach Modell.
• Batterieversorgung (V / Ah): typ. 48 V / 60 Ah; schwere Modelle 48 V / 120 Ah.
• Motor: numerisch gesteuerter Synchronmotor, 0.75 kW bis 2.5 kW je nach Modell.
• Nennstrom: 60 A.
• Empfohlene Ladespannung: 54.6 V.
• Fahrgeschwindigkeit: 10 m/min.
• Betriebsdauer / Autonomie: 240–300 (Einheiten in der technischen Datenblattangabe).
• Nettogewicht: von 130 kg bis 222 kg je nach Modell.
