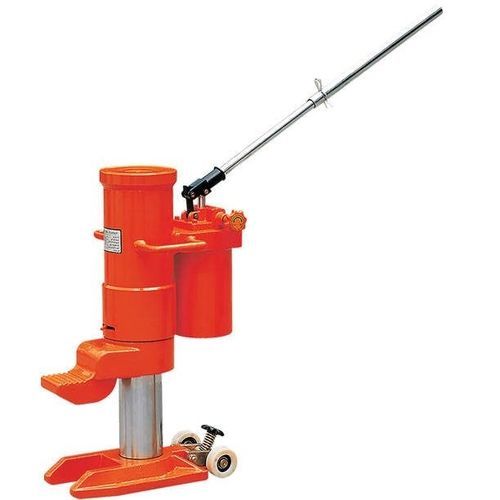

Hebebock / toe jack HM series

hydraulisch5 t15 t

Produktübersicht
Die HM‑Serie hydraulischer Zehenheber ist ein kompakter Hydraulikheber für industrielle Anwendungen mit geringer Aufbauhöhe und hohen Lasten. Erhältlich in drei Modellen (HM50, HM100, HM250) mit Kapazitäten von 5.000, 10.000 bzw. 15.000 kg, eignet er sich für Maschineninstallation, Wartung und Positionierungsarbeiten. Robuster Stahlaufbau mit Epoxidbeschichtung, Ablassschraube für kontrolliertes Absenken und eine 180° schwenkbare Pumpenhebelstange für den Einsatz in engen Bereichen. Hebung sowohl über die Zehe als auch über den Kopf; in jeder Lage einsetzbar. Modell HM250 mit Lenkrollen zur leichteren Beweglichkeit.

Details

• Hydraulischer Zehenheber in drei Kapazitäten: 5.000 kg (HM50), 10.000 kg (HM100), 15.000 kg (HM250)
• Solide, kompakte Stahlkonstruktion
• Epoxidbeschichtung zum Oberflächenschutz
• Ablassschraube für sicheres, kontrolliertes Absenken
• 180° drehbarer Pumpenhebel für flexible Bedienung in engen Räumen
• Konstruiert für das Heben schwerer Lasten bei geringer Bauhöhe
• Hebung über Zehe und Kopf möglich; in jeder Position verwendbar
• HM250 mit Lenkrollen für Mobilität

Technische Tabelle
i-LIFT NO. | Model No. | Capacity kg(lb.) | Lifting Range of Foot mm(in.) | Lifting Range of Head mm(in.) | Max. Lever Force kg(lb.) | Net Weight kg(lb.)
— | HM50 | 5000 (11000) | 25-230 (1-9) | 368-573 (14.5-22.6) | 38 (83.6) | 25 (55)
— | HM100 | 10000 (22000) | 30-260 (1.2-10.2) | 420-650 (16.5-25.6) | 40 (88) | 35 (77)
— | HM250 | 15000 (33000) | 58-273 (2.3-10.7) | 505-720 (19.9-28.3) | 40 (88) | 102 (224.4)

Technische Spezifikationen

• Kapazitäten: 5.000 kg (HM50), 10.000 kg (HM100), 15.000 kg (HM250)
• Hubbereich (Fuß): HM50: 25–230 mm (1–9 in); HM100: 30–260 mm (1,2–10,2 in); HM250: 58–273 mm (2,3–10,7 in)
• Hubbereich (Kopf): HM50: 368–573 mm (14,5–22,6 in); HM100: 420–650 mm (16,5–25,6 in); HM250: 505–720 mm (19,9–28,3 in)
• Max. Hebelkraft: HM50: 38 kg (83,6 lb); HM100: 40 kg (88 lb); HM250: 40 kg (88 lb)
• Eigengewicht: HM50: 25 kg (55 lb); HM100: 35 kg (77 lb); HM250: 102 kg (224,4 lb)
• Konstruktion: robuste, kompakte Stahlrahmen
• Oberfläche: Epoxidbeschichtung zum Schutz
• Sicherheit: Ablassschraube für kontrolliertes Absenken
• Betrieb: 180° drehbarer Pumpenhebel für enge Räume
• Vielseitigkeit: Hebung über Zehe und Kopf; in jeder Position einsetzbar
• Mobilität: Lenkrollen beim Modell HM250
