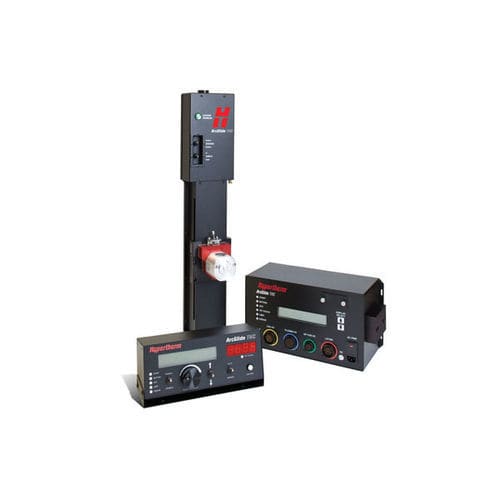

Pneumatisches Höhenverstellsystem ArcGlide®

für Plasmabrenner

Kurzbeschreibung
Die ArcGlide Brennerhöhensteuerung ist ein Legacy-THC (automatische Brennerhöhenregelung). Letzte Herstellung: Dezember 2023. Hypertherm bietet weiterhin technischen Support und Ersatzteile. Technische Dokumentation ist in der Dokumentenbibliothek für Self-Service verfügbar.

Betroffene Teilenummern

• 090054
• 090055
• 090082
• 090083
• 090084
• 090085
• 090086
• 090087
• 090088
• 090089
• 090090
• 090091
• 090092
• 090093
• 228846
• 228851

Verfügbarkeit

• Wartungsteile: ✔
• Technischer Support: ✔

Anwendungen und Vorteile

• Höhere Produktivität: Rapid Part™ reduziert die Zykluszeit zwischen Schnitten; die automatische Anfangshöhenabtastung (IHS) und schnelle Z-Achsen-Bewegung minimieren Such- und Rückfahrzeiten des Brenners.
• Niedrigere Betriebskosten: kontinuierliche Bogen-Spannungsabtastung und Regelung verlängern die Lebensdauer von Verschleißteilen und erhalten die Schnittqualität ohne Eingriff des Bedieners.
• Integration: als integrierte Lösung über Hypernet® mit CNC oder als eigenständige THC erhältlich; unterstützt True Hole® bei kompatiblen Plasmasystemen.

Spezifikationen

• Regelungen: CE, CSA, GOST-R
• Betriebstemperatur: -10 °C bis +40 °C Umgebung
• Feuchtigkeit: 95 % RH
• Abmessungen: Lifter 127 x 151 x 743 mm; HMI 298 x 131 x 118 mm; Steuerungsmodul 359 x 157 x 206 mm
• Brennerhalterung/Abreißmechanismus: magnetisch 11,4 kg (empfohlen); magnetisch 4,5 kg; pneumatisch. Montage-Durchmesser: 51 mm, 44 mm, 35 mm
• Hubgeschwindigkeit: 15.240 mm/min
• Hebekapazität: 11,4 kg
• Hublänge des Lifters: 241 mm
• Spannung: HMI 115/230 V (50/60 Hz); Steuerungsmodul 115/230 V (50/60 Hz)
• Kommunikation: Hypernet® zum CNC; diskrete Verkabelung oder Hypernet zur Plasmaanlage; RS-422-Option zum CNC je nach Konfiguration
• Tischtypen: Downdraft- und Wassertische; unterstützt Hochstromschneiden; 1–4 Plasmasysteme
• Garantie: Standardgarantie zwei Jahre

Hinweise
Legacy-Produkt — letzte Herstellung Dezember 2023. Support und Ersatzteile verfügbar; technische Unterlagen in der Dokumentenbibliothek einsehbar.
