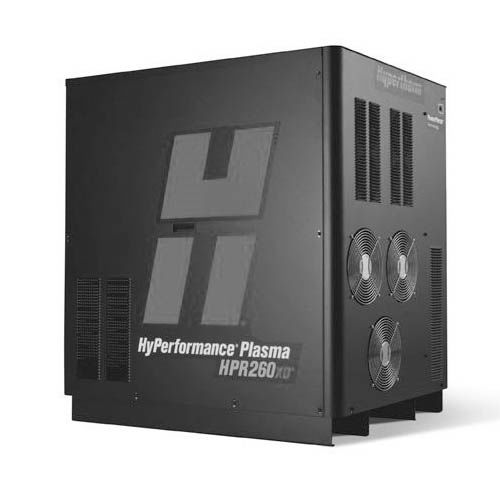

Automatisierter Plasmaschneider HPR260XD®

hochleistungsfähigHochgeschwindigkeitfür Metall

Produktübersicht
Die Plasma-Stromquelle HyPerformance® HPR260XD® (260 A) wurde zuletzt im Oktober 2019 hergestellt und ist bei Hypertherm nicht mehr erhältlich. Hypertherm stellt weiterhin Original-Ersatzbrenner, Verschleißteile und Ersatzteile her. Die technische Serviceabteilung unterstützt dieses Modell weiterhin und die technische Dokumentation ist in der Dokumentenbibliothek abrufbar.

Leistungs- und Anwendungsbeschreibung
Die HyPerformance HPR260XD-Plasmaanlagen sind für maximale Leistung und Produktivität im maschinellen Schneiden ausgelegt. Sie bieten HyPerformance-Schnittqualität über eine Vielzahl von Blechstärken von sehr dünnen Materialien bis zu hohen Stärken. Geeignet für unlegierten Stahl, legierten Stahl und Aluminium, einschließlich Anwendungen wie Bartfreies Schneiden, Lochstechen/Produktion und Fasenschneiden.

Spezifikationen (aus der Produkttabelle)
Schneidleistung unlegierter Stahl — Bartfrei: 32 mm | Lochstechen (Produktion): 38 mm | Maximale Schneidleistung: 64 mm
Schneidleistung legierter Stahl — Lochstechen (Produktion): 32 mm | Maximale Schneidleistung: 50 mm
Schneidleistung Aluminium — Lochstechen (Produktion): 25 mm | Maximale Schneidleistung: 50 mm
Geschwindigkeit (unlegierter Stahl, bei höchstem Ausgangsstrom) — 12 mm: 3850 mm/min
Schnittwinkel — ISO 9013 Bereich*: 2–4
Schweißbarkeit — Schweißbereit
Prozessgase nach Materialien (Plasma/Sekundärgas): Unlegierter Stahl: O2/Luft, O2/O2, Ar/Luft; Legierter Stahl: H35/N2, N2/N2, H35-N2/N2, F5/N2, Ar/Luft, Ar/N2; Aluminium: H35/N2, Luft/Luft, H35-N2/N2, Ar/Luft, Ar/N2
Prozessstrom (Schneiden): 30–260 A

HPR-Einsatz (Cartridge)
Der einteilige HPR-Einsatz ersetzt fünf herkömmliche Verschleißteile durch ein einziges Bauteil, wodurch Bestellvorgänge vereinfacht, Wechselzeiten verkürzt und Fehlbestellungen reduziert werden. HPR-Einsätze werden in Verpackungen zu 10 Stück verkauft. Der HPR-Einsatz erfordert neuen Brennerkörper, neues Wasserrohr und neue Brennerkappe. Der HPR-Einsatz-Brennerkörper wird direkt an die Standard-HPRXD-Anschlussbuchse angeschlossen.

HPR-Einsatz: Teile für unlegierten Stahl (Beispiele aus Tabelle)
80 A (standardmäßiges Schneiden) — Brennerkappe: 420708 | Einsatz (10 Stück): 420803 | Wasserrohr: 420728 | Brennerkörper: 420729
130 A (standardmäßiges Schneiden) — Brennerkappe: 420708 | Einsatz (10 Stück): 420705 | Wasserrohr: 420728 | Brennerkörper: 420729
260 A (standardmäßiges Schneiden / Fasenschneiden) — Brennerkappe: 420708 | Einsatz (10 Stück): 420715 | Wasserrohr: 420728 | Brennerkörper: 420729

HPR-Einsatz-Sets (Auszug)
Typ / Teile-Nr. Set / Enthält Teile-Nr. / Beschreibung / Anzahl
Brenner-Starter-Set — 528101 — enthält 420729 (Brennerkörper), 420728 (Wasserrohr), 420708 (Brennerkappe), 528107 (O-Ring, Brennereinsatz) — Anzahl: 1 bzw. je nach Position angegeben
Einsatz, 3er Set — 528102 — enthält 420803 — Set: Einsatz, 80 A — Anzahl: 3
Einsatz, 3er Set — 528103 — enthält 420705 — Set: Einsatz, 130 A — Anzahl: 3
Einsatz, 3er Set — 528104 — enthält 420715 — Set: Einsatz, 260 A — Anzahl: 3
Einsatz, mehrere Stromstärken — 528105 — enthält 420803, 420705, 420715 — Set: Einsatz, mehrere Stromstärken — Anzahl: 3 (1 Einsatz für jede Stromstärke)

Standard-Verschleißteile (Auszug)
Unlegierter Stahl — typische Teilebezeichnungen: Schutzkappe, Schutzschild, Düsen-Brennerkappe, Düse, Wirbelring, Elektrode, Wasserrohr
Beispiel-Mappings Stromstärke → Teile (Auszug):
30 A — Schutzkappe: 220747 | Schutzschild: 220194 | Düsen-Brennerkappe: 220754 | Düse: 220193 | Wirbelring: 220180 | Elektrode: 220192 | Wasserrohr: 220340
80 A — Schutzkappe: 220747 | Schutzschild: 220189 | Düsen-Brennerkappe: 220756 | Düse: 220188 | Wirbelring: 220179 | Elektrode: 220187 | SilverPlus-Beispiel: 420566 | Wasserrohr: 220340
130 A — Schutzkappe: 220747 | Schutzschild: 220183 | Düsen-Brennerkappe: 220756 | Düse: 220182 | Wirbelring: 220179 | Elektrode: 220181 | SilverPlus-Beispiel: 220665 | Wasserrohr: 220340
200 A und 260 A — Tabellen enthalten spezifische Teile-IDs für höhere Ströme sowie spezielle Fassungs-/Fasen-Teile (siehe Produktunterlagen).

Verschleißteile für legierten Stahl und Aluminium (Auszug)
Legierter Stahl (Beispiel 260 A, >4" dick): Stromstärken und entsprechende Teile-IDs sind in der Tabelle aufgeführt, z. B. 45 A → Schutzkappe 220747, Schutzschild 220202, Düsen-Brennerkappe 220755, Düse 220201, Wirbelring 220180, Elektrode 220308, Wasserrohr 220340.
Aluminium (Beispiel 260 A, >4" dick): entsprechende Teile-IDs und Zuordnungen sind in der Tabelle aufgeführt, z. B. 45 A → Schutzkappe 220747, Schutzschild 220202, Düsen-Brennerkappe 220756, Düse 220201, Wirbelring 220180, Elektrode 220308, Wasserrohr 220340.

Starter-Sets für Verschleißteile (Auszug)
HPR260XD-Starter-Set für unlegierten Stahl (260 A und darunter) — Teile-Nummer: 228422 — Enthält alle Verschleißteile und Zubehör zum Schneiden von unlegiertem Stahl bis 260 A.
HPR260XD-Starter-Set zum Fasenschneiden von unlegiertem Stahl (260 A und darunter) — Teile-Nummer: 428627.
HPR260XD-Starter-Set für Aluminium und legierten Stahl (260 A und darunter) — Teile-Nummer: 228423.

Medien & Beispiele
Produktbilder und Schnittbeispiele sowie Videobeispiele (Schnittmuster/HPRXD-Proben) sind in der Mediengalerie aufgeführt. Videobeispiele zeigen z. B. HPRXD-Schnittproben aus legiertem Stahl (Kurzvideos mit Beispielschnitten).

Wichtiger Hinweis
ISO 9013 definiert die Schnittqualität thermisch geschnittener Teile. Ein niedrigerer Bereich (z. B. Bereich 1) entspricht einem kleineren Winkel zur Schnittfläche; der hier angegebene Bereich 2–4 beschreibt die zu erwartende Schnittwinkelqualität dieses Systems.

Charakteristika / Technische Spezifikationen

• Modell: HPR260XD
• Nominaler max. Prozessstrom (Schneiden): 260 A (Bereich 30–260 A)
• Unlegierter Stahl — Maximale Schneidleistung: 64 mm; Bartfreies Schneiden: 32 mm; Lochstechen (Produktion): 38 mm
• Legierter Stahl — Maximale Schneidleistung: 50 mm; Lochstechen (Produktion): 32 mm
• Aluminium — Maximale Schneidleistung: 50 mm; Lochstechen (Produktion): 25 mm
• Schnittgeschwindigkeit (12 mm, unlegierter Stahl bei höchstem Strom): 3850 mm/min
• Schnittwinkel: ISO 9013 Bereich 2–4
• Prozessgase: O2, N2, Ar und Kombinationen mit Luft abhängig vom Material (detaillierte Zuordnungen in den Tabellen)
• Erscheinungsstatus: Ältere/auslaufende Stromquelle (discontinued)
