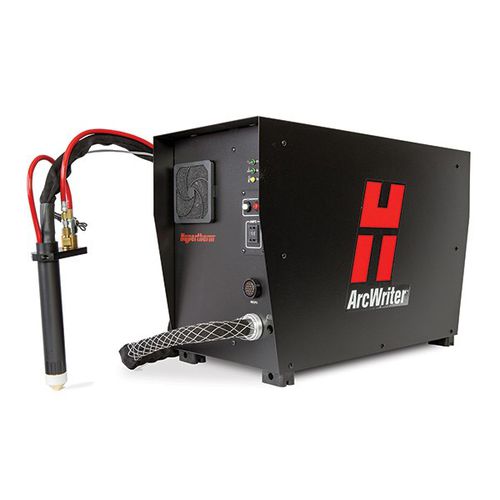

Automatisierte Plasmamarkiereinheit ArcWriter®

Übersicht
Die ArcWriter® Plasma-Stromquelle wurde zuletzt im Dezember 2021 hergestellt und ist nicht mehr bei Hypertherm erhältlich. Es werden weiterhin Teile und Verschleißteile produziert und Support für einen Zeitraum von sieben bis zehn Jahren nach der Veralterung angeboten.

Produktlebenszyklus
Gilt für Stromquellen mit folgenden Teile-Nummern:

• 084009
• 084010
• 084004
• 084015
• 084018

VERFÜGBARKEIT
Stromquelle - ⊗
Original-Brenner - ✔
Wartungsteile - ✔
Verschleißteile - ✔
Technischer Support - ✔

Spezifikationen — Stromquelle
Elektrisch
Nennleerlaufspannung: 235 VDC bei Nenneingangsspannung
Ausgangsstrom: 4–19 A, kann in 1-A-Intervallen eingestellt werden
Ausgangsspannung: 120 VDC
Einschaltdauer bei 40 °C: 100 % (19 A, 120 VDC)
Eingangsspannung: 200 V, 3PH, 50–60 Hz; 208 V, 3PH, 60 Hz; 240 V, 3PH, 60 Hz; 400 V, 3PH, 50–60 Hz; 440 V, 3PH, 60 Hz; 480 V, 3PH, 60 Hz; 600 V, 3PH, 50–60 Hz

Abmessungen und Gewicht
Tiefe: 716 mm
Breite: 321 mm
Höhe: 475 mm
Gewicht: 55 kg

Gasanforderungen
Plasmagas: Luft oder H5 (vorgemischtes Industriegas aus 5 % Wasserstoff und 95 % Argon)
Schutzschild: Luft

Gasqualität
Luft: sauber, trocken und ölfrei
H5: 5 % Wasserstoff, 95 % Argon (vorgemischt)

Durchflussmengen und Druck
Plasmagas: 28 l/min bei 6,9 bar (werden dem Stromquellen-Druckregler zugeführt)
Plasmaschneiden mit Sekundärgas: 141 l/min bei 6,9 bar (werden dem Stromquellen-Druckregler zugeführt)

Spezifikationen — Plasma-Brenner
Typ: Zweigasbetrieb, mechanisiert
Gas: Plasma- und Sekundärgase (siehe Gasanforderungen)
Startmethode: Kontaktstarten
Kappensensor: Pneumatisch
Abmessungen und Gewicht: Durchmesser 38,1 mm; Länge 280 mm; Gewicht 0,8 kg

Charactéristiques / spécifications techniques

• Modell: ArcWriter®
• Marke: Hypertherm
• Status: Veraltet / zuletzt hergestellt Dezember 2021
• Teilenummern (betroffen): 084009, 084010, 084004, 084015, 084018
• Elektrischer Ausgang: 4–19 A (einstellbar in 1-A-Schritten), 120 VDC Ausgangsspannung
• Einschaltdauer: 100 % bei 19 A, 120 VDC (bei 40 °C)
• Eingangsspannungen: 200–600 V, 3PH (verschiedene Frequenzen/Regionen siehe oben)
• Maße Stromquelle: 716 mm (T) × 321 mm (B) × 475 mm (H); Gewicht: 55 kg
• Plasmagas: Luft oder H5 (5 % H2 / 95 % Ar); Schutzschild: Luft
• Gasdurchfluss: 28 l/min (Plasmagas), 141 l/min (mit Sekundärgas) bei 6,9 bar
• Brenner: mechanisiert, Zweigassystem, Kontaktstart, pneumatischer Kappensensor; Maße Brenner: Ø 38,1 mm × 280 mm, Gewicht 0,8 kg
