Laser-Schneidemaschine HP30035

für Karbonstahlfür dicke Blechefür Bleche

Produktübersicht

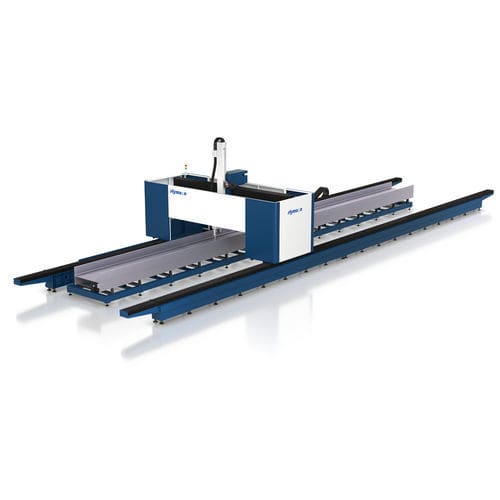

Die Hymson HP30035 ist eine CNC-Laserschneidmaschine für Sonderprofile in Stahlkonstruktionen (I-Träger, Typen HW, HM, HN). Die Anlage vereint Schneiden, Stanzen und Nutfunktionen in einer Einheit.

Maschinenaufbau

• Teilegierter Maschinenkörper, verschweißt aus hochfesten Platten, um einen stabilen Rahmen und langfristig zuverlässigen Betrieb sicherzustellen.
• Hochtemperatur-Entspannungsbehandlung des Maschinenkörpers zur Beseitigung innerer Spannungen aus Material und Schweißnähten zur Wahrung von Festigkeit, Genauigkeit und Toleranzen.

Trägerstruktur

• Träger aus hochfestem Stahl zur Reduzierung von Spannungsverformungen und Gewährleistung stabiler Betriebsbedingungen.

Aufbau des Schneidteils

• Hochintensive, negativflächig einstellbare Stützstruktur, geeignet für Materialien mit Breiten von 200 bis 3000 mm.
• Unterstützung unten leicht einstell- und austauschbar zur Senkung der Wartungskosten.
• Optionaler Verbundschneidtisch für das Schneiden von Flachplatten und Profilen verfügbar.

Servomotor

• Ausgestattet mit Marken-Servomotor und -Antrieb sowie hochauflösendem Encoder.
• Hohe Dynamik, kompakte Bauweise und energieeffizienter Betrieb.

CNC-System
Das FSCUT-Laserschneidsteuerungssystem ist auf Windows 10 entwickelt, verwendet EtherCAT-Buskommunikation und ein modular integriertes Design; alle Systemsoftware läuft auf dem PC-Prozessor.

• Fortschrittliche Technologie: PC-Plattform-CNC-Anwendung mit modularen Funktionsmodulen, Erweiterungen per Software ohne Hardwareänderung möglich.
• Hervorragende Leistung: Fünf-Achsen-Verknüpfung und Koordinatenänderung für komplexe Mehrachsensteuerung; automatische Korrektur bei leicht verdrehten Profilen.
• Vollständige Funktionen: Umfangreiche Funktionsoptionen und Optimierungskonfigurationen für Anwendungsfelder.
• Benutzerfreundliche Oberfläche: Echtzeit-CNC-Kern sorgt für Reaktionsfähigkeit und eine einfache Bedienoberfläche.

Merkmale / Technische Daten

• Modell / Serie: HP30035
• Laserleistung: 20000 W
• CNC-System: FSCUT (Windows 10, EtherCAT)
• Verarbeitungsarten: H-Stahl, U-Stahl, Winkeleisen und Flachplatten
• Funktionen: Segmentieren, Flansch- und Stegschneiden, Nutenschneiden und Markieren
• Verknüpfungsachsen: fünf Achsen (X/Y/Z/A/B)
• Nesting-Software: kompatibel mit Tekla, SolidWorks und CAD
• Profilquerschnittsmaße: Steg H ≤ 1200 mm; Flansch B ≤ 600 mm; Länge L ≤ 12000 mm
• Schneiddicke (Stahl, O2): vertikales Schneiden MAX 20 mm; Nutenschneiden MAX 30 mm
• Nutenschneidbereich: 0–45°
• Positioniergeschwindigkeit X/Y: 40 m/min
• Beschleunigung X/Y: 0,6 g
• Positioniergenauigkeit X/Y: 0,05 mm/10 m (≤10 m), 0,1 mm/gesamte Länge
• Maschinenabmessungen (Aufstellfläche): 35 m x 5 m x 4,5 m
