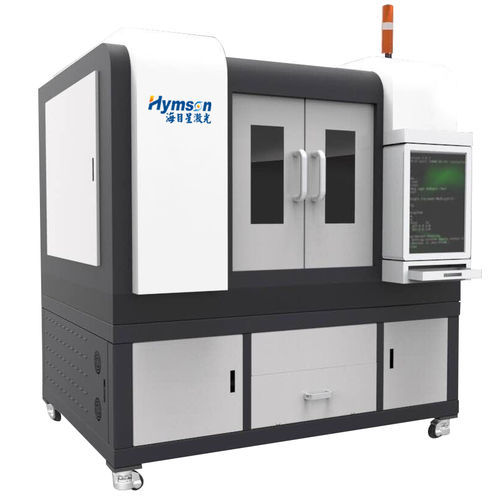

Faserlaser-Schneidemaschine HM6060

für Aluminiumfür Edelstahlfür Kupfer

Übersicht
Die Faserlaser-CNC-Blechschneidemaschine HM6060 der HM-Serie ist für die präzise Laserschneidbearbeitung von Metallblechen ausgelegt und bietet präzise Schnitte, hohe Bearbeitungsgeschwindigkeit und eine stabile Maschinenplattform.

Wesentliche Merkmale

• Präzisions-Laserschneiden von Blechen bei kompakter Stellfläche
• Hoher Durchsatz bei niedrigen Betriebskosten
• Geeignet für Kupfer/Messing, Aluminium, Edelstahl und Baustahl

Funktionen

• Kompakte Bauweise und verstärkte Zapfen- und Schlitz-Basis für hohe Steifigkeit
• Effizientes CNC-Steuerungssystem (Master 6000) mit großem Display und drahtloser Eingabe
• Fortschrittliche Schneidmodi: Leapfrog Cutting, automatische Hindernisvermeidung, Lightning Cut, schnelle Perforation, Breakpoint-Resume, beliebiger Cut-In-Punkt
• Stufenlose Geschwindigkeitsregelung beim Werkzeugstart und optional gratfreies Schneiden von Aluminiumlegierungen; automatische Umschaltung zwischen Markier- und Schneidmodus
• Hilfssysteme: intelligente lokale Absaugung, intelligentes Gasmanagement, Auto-Fokus und vollautomatische Schmierung

Anwendbare Materialien
Edelstahl, unlegierter Stahl, Aluminium, Kupfer/Messing und andere dünne Metallbleche.

Beispiele / Anwendungen

• Fertigung hochpräziser Metallkomponenten und Blechteile
• Anwendungen: Präzisionsbauteile, industrielle Teile und Blechbaugruppen

Steuerung / Gasmanagement / Sicherheit / Rauchabsaugung / Ersatzteile
Steuerung: kabelloser Handcontroller für Fernstart/-stopp, Fokusverstellung, Vorschubregelung und Konturverfolgung.
Gasmanagement: luftgekühlter Schraubenkompressor mit Behälter und Trockner; optionaler Niedertemperatur-Gasifizierer für hohen Gasverbrauch.
Sicherheit: Tragen von zugelassenen Schutzbrillen zum Schutz vor direkter, reflektierter und gestreuter Laserstrahlung.
Rauchabsaugung: Abluftventilator und Filterung zur Entfernung von Rauch und Feinstaub beim Schneiden.
Ersatzteile: Schutzbrillen, Düsen und übliche Verschleißteile.

Vorbereitung des Installationsorts und Installationsanforderungen
Stromversorgung: ≥60 kVA; Dreiphasenspannungsstabilität ±5 %; Ungleichgewicht <2,5 %; Erdungswiderstand <3 Ω.
Druckluft: ≥0,8 m3/min, Druck ≥7 bar, Taupunkt ≤5℃, Öl ≤0,01 ppm, Partikel ≤0,01 μm.
Hilfsgase: O2 / N2 Reinheit ≥99,99 %.
Installationsumgebung: Fundament gemäß Zeichnung, Temperatur 5–30℃, Luftfeuchte <70 %; Trennung/Isolierung und fachgerechte Erdung sicherstellen.

Technische Daten

• Laserresonator: Faserlaser
• Leistung: 800–2000 W
• Modell: HM6060
• Arbeitsbereich: 600 × 600 mm
• Max. Positioniergeschwindigkeit (X, Y): 100 m/min
