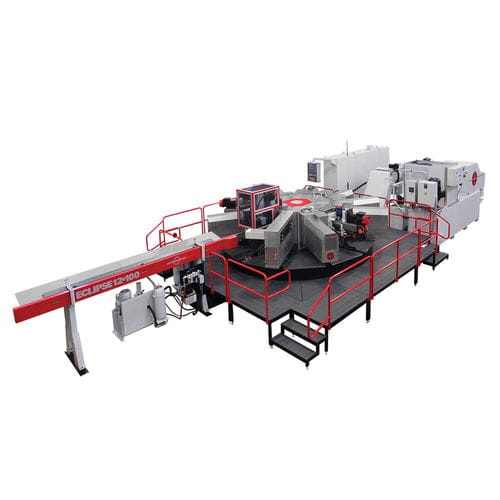

Rundtakt-Transfermaschine Eclipse 12-100

CNC12-Positionenzur maschinellen Fertigung

Die neue Eclipse 12-100 ist eine grundlegende Neukonstruktion des berühmten Hydromat-Mehrspindel-Rundtaktmaschinen-Konzepts mit völlig neuen Komponenten. Sie verfügt über einen hochbelastbaren Maschinenrahmen aus Gusseisen mit einem Durchmesser von 2 m, der fast doppelt so groß ist wie der der traditionellen Hydromat-Maschine mit 12 Stationen. Diese Maschinenplattform bietet mehrere Werkzeugspindeln auf einer einzigen Stellfläche, integriert mit einem Spänemanagement- und Kühlmittelsystem. Die Roboterbe- und -entladung mit automatischer Umkehrung ermöglicht die sechsseitige Bearbeitung sowohl von Stangen als auch von Rohlingen. Jedes der 12 Werkzeugspindelmodule verfügt über 3-Achsen- oder 4-Achsen-Fähigkeit mit elektrischen Servospindeln und Hightech-Komponenten wie Hochleistungs-Linearführungen für hohe Genauigkeit und große Lagerdurchmesser für zusätzliche Stabilität, die einen reibungsloseren Schnitt bei höheren Geschwindigkeiten ermöglichen. Die Eclipse-CNC-Steuerung ist in der Lage, Aufspannungen zuzuordnen, um eine außergewöhnliche Genauigkeit von Station zu Station zu gewährleisten. Diese Module wurden für eine außergewöhnlich hohe Steifigkeit konzipiert und verfügen über kräftige Gussteile, die für eine hervorragende Schwingungsdämpfung und maximale Präzision sorgen. Die Eclipse bietet ein hohes Maß an Bearbeitungsflexibilität, die sich aus dem technischen Fachwissen in Verbindung mit einem visionären Konzept ergibt - die Art von kreativem Denken, die dieses hervorragende Drehbearbeitungszentrum für die Produktion von kleinen bis großen Serien hervorgebracht hat. Merkmale -Bis zu fünf vertikale Werkzeugspindeleinheiten als Option erhältlich -FANUC 30iB CNC-Steuerung und Touchscreen-Bedienerschnittstelle -Rundschalttisch mit Hirth-Verzahnung für hohe Schaltgenauigkeit und Wiederholbarkeit -Indexierungszeit des Tisches: 0,9 Sekunden -Schnellwechselsystem für Hainbuch-Spannzange und Spanntisch
