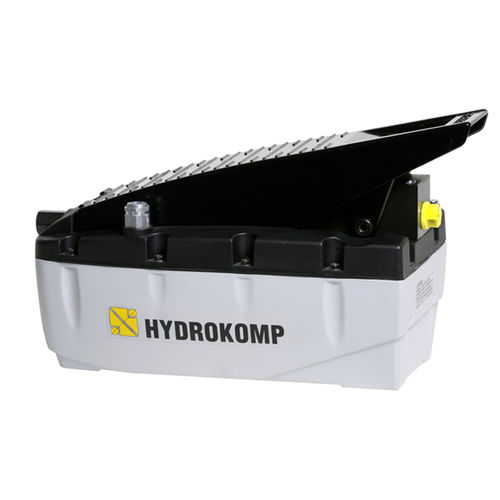

Mobiles Pumpenaggregat 430-1

IndustrieInline

Druckerzeuger, luft-hydraulisch Diese luft-hydraulischen Druckerzeuger eignen sich für den Einsatz in einfachen Spannsystemen zur Betätigung von einfach oder doppelt wirkenden Spannelementen. Die Druckerzeuger wandeln einen pneumatischen Eingangsdruck in einen hydraulischen Betriebsdruck um. Druckeinstellung und Druckluftaufbereitung erfolgen in einer externen Wartungseinheit. Der einfach wirkende Druckerzeuger spannt oder entspannt die angeschlossenen Spannelemente durch manuelles Bedienen des Pedals. Der Druckerzeuger fördert so lange Öl, bis der gewählte Betriebsdruck erreicht ist. Das integrierte Rückschlagventil hält den Öldruck konstant. Bei Druckverlust z.B. durch Leckage erfolgt keine automatische Nachversorgung. Der Druckerzeuger für doppelt wirkende Spannelemente ermöglicht eine ständige Druckbeaufschlagung. Das Spannen und Entspannen der Spannelemente erfolgt über den Steuerhebel des 4/3-Wegeventils. Durch Drücken des Pedals werden je nach Stellung des 4/3-Wegeventils zunächst die Spannelemente aus- oder eingefahren. Das Pedal wird so lange gedrückt, bis die Spannelemente ihre Endstellung erreicht haben und der gewünschte Öldruck aufgebaut ist. Das Pedal lässt sich durch die Pedalsperre fixieren. Anschließend kann das Spannen und Entspannen über den Steuerhebel getätigt werden. Mit fixiertem Pedal kann der Druckerzeuger einen geringen Druckverlust automatisch ausgleichen. Besonderheiten: eingebautes Druckbegrenzungsventil bis 500 bar geringes Gewicht, leichter Transport für mobilen Einsatz geeignet Einsatz auch in explosionsgefährdeten Bereichen möglich
