Pneumatisches Spannmittel 240-20

hydraulischfür WerkstückeSchwenk

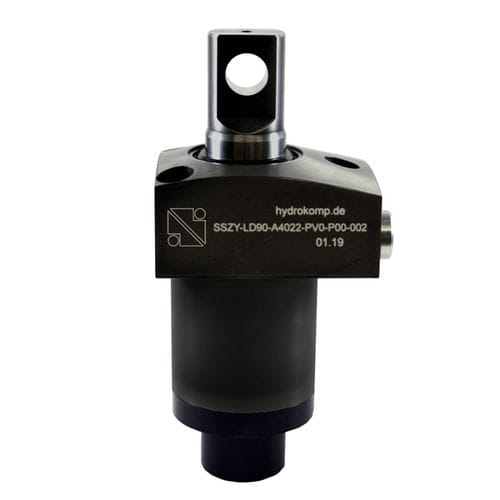

Schwenkspannzylinder mit Flansch oben (A), Positionskontrolle optional Schwenkspannzylinder geben die Spannstelle am Werkstück beim Entspannen frei. Damit wird der Werkstückwechsel erleichtert. Dieser hydraulische Schwenkspannzylinder arbeitet als doppelt wirkender Zugzylinder, wobei ein Teil des Hubs zum Schwenken des Kolbens genutzt wird. Wahlweise sind rechts oder links schwenkende Varianten mit verschiedenen standardisierten Schwenkwinkeln lieferbar. Zur Druckölversorgung sind die Zylinder mit Rohrgewinde und O-Ring-Flanschanschluss für gebohrte Kanäle ausgestattet. Für eine lange Lebensdauer verfügen die Zylinder standardmäßig über einen integrierten Metallabstreifer. Der Schwenkspannzylinder ist optional mit elektrischer oder pneumatischer Positionskontrolle lieferbar. Diese überwacht die Spann- und Entspannposition des Zylinders. Die Positionskontrolle ist nicht im Lieferumfang des Standard-Zylinders enthalten. Bei einer Überschreitung des zulässigen Volumenstroms muss ein Drosselrückschlagventil zwischengeschaltet werden. Die Spannbewegung wird mit einer überlagerten Schwenk- und Hubbewegung eingeleitet. Danach erfolgt ein linearer Spannhub. Es stehen Varianten mit Schwenkwinkeln von 0°, 30°, 45°, 60° und 90° zur Verfügung. Der zulässige Betriebsdruck ist abhängig von der Spanneisenlänge. Angaben zum zulässigen Betriebsdruck finden Sie auf dem Datenblatt. Zur Aufnahme der Spanneisen ist die Kolbenstange wahlweise mit Gabelkopf oder Pendelauge erhältlich. Das Pendelauge ermöglicht die Aufnahme von Doppelspanneisen. Damit lassen sich z. B. zwei Werkstücke gleichzeitig spannen oder einseitig eine Abstützung beim Spannprozess erzielen.
