Hydraulikzylinder 220-6
KolbenZylinderSchrauben

Hydraulikzylinder
Hydraulikzylinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
hydraulisch
Technologie
Kolben, Zylinder, Schrauben
Konfigurierung
doppeltwirkend, einfachwirkend
Anwendungsbereich
Befestigung
Weitere Eigenschaften
Gewinde, Hohlkolben, eingebaut, Standard
Hub

Min: 6 mm
(0,236 in)

Max: 40 mm
(1,575 in)

Belastung

Min: 2 kN

Max: 153 kN

Beschreibung

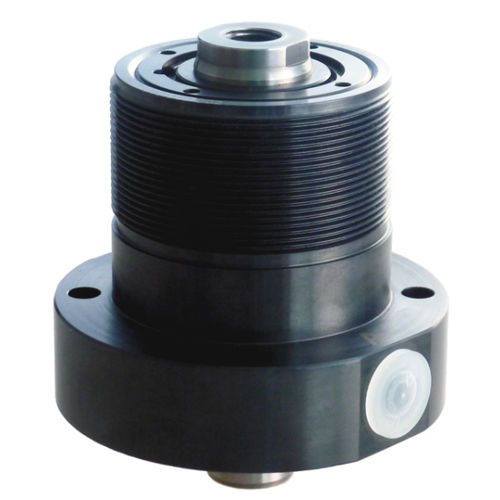

Hohlkolbenzylinder, mit Innengewinde Hohlkolbenzylinder werden in Verbindung mit mechanischen Spannelementen in hydraulischen Spannvorrichtungen als Zug- und Druckzylinder eingesetzt. Der Kolben besitzt eine Durchgangsbohrung mit Gewinde, die z. B. zum Einschrauben von Zugstangen genutzt werden kann. Der integrierte Metallabstreifer schützt den Kolben vor Beschädigung durch metallische Späne und erhöht so die Verfügbarkeit und Lebensdauer des Zylinders. Das Außengewinde des Gehäuses erlaubt vielseitige Einbaumöglichkeiten, so auch mithilfe von Nutmuttern. HYDROKOMP bietet die Hohlkolbenzylinder einfach wirkend mit Federrückstellung und doppelt wirkend an. Zur Druckölversorgung sind die Hohlkolbenzylinder mit G1/4-Gewindeanschlüssen ausgestattet. Besonderheiten: als Zug- und Druckzylinder verwendbar Kolben mit Durchgangsbohrung Einsatz von Zugstangen möglich vielfältige Einbaumöglichkeiten Späneschutz durch integrierten Metallabstreifer Standardzylinder und Sondervarianten erhältlich Einsatzbedingungen: Bei einfach wirkenden Hohlkolbenzylindern muss das Eindringen von Fremdkörpern und Flüssigkeiten in den Federraum durch präventive Zylinderanordnung oder durch Abdeckung verhindert werden. Bei Bedarf kann zusätzlich eine Belüftungsleitung angeschlossen werden. Damit die Gewinde im Einsatz nicht beschädigt werden, müssen die Nutmuttern entsprechend der Belastung stets festgezogen sein. Anwenderseitig ist darauf zu achten, dass nur Zugstangen und Schrauben aus Materialien mit einer Festigkeitsklasse von mindestens 10.9 verwendet werden. Dies gilt insbesondere bei maximalen Betriebsdrücken von 350 bis 500 bar

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
