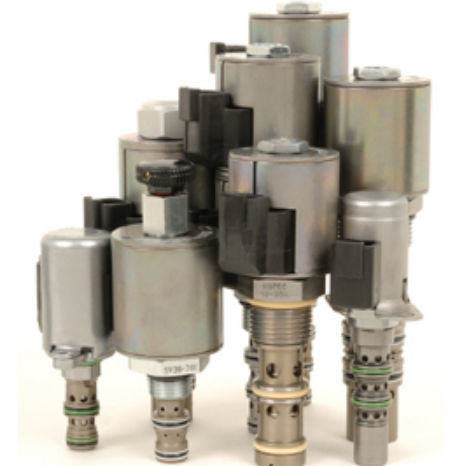

Direktgesteuertes Magnetventil SP08-47C

4-Wegehydraulischwasserdicht

PROPORTIONAL-MAGNETPATRONENVENTIL 3 POSITIONEN, 4 WEGE, GESCHLOSSENER MITTELKOLBEN Ein elektromagnetisch betätigtes, direktwirkendes 3-Stellungs-4-Wege-Ventil mit geschlossenem Steuerkolben in der Mitte und proportionaler Richtungssteuerung. Es handelt sich um ein einschraubbares hydraulisches Cartridge-Ventil zur Verwendung mit Hydraulikflüssigkeiten für allgemeine Zwecke. Eine manuelle Übersteuerungsfunktion ist als Option erhältlich. Betrieb Im stromlosen Zustand sperrt das sp08-47cx den Durchfluss zu allen Anschlüssen, wenn die Spule Nr. 1 erregt ist, ist der Durchfluss von Anschluss 3 zu Anschluss 4 und von Anschluss 2 zu Anschluss 1 möglich. Wenn die Spule Nr. 2 erregt ist, ist der Durchfluss von Anschluss 3 zu Anschluss 2 und von Anschluss 4 zu Anschluss 1 möglich. t. Hinweise Anschluss 1 kann zwar vollständig unter Druck stehen, ist aber nicht als Ventileinlass vorgesehen. Merkmale Für Dauerbetrieb ausgelegte Magnetspule. Gehärteter Präzisionskolben und Käfig für lange Lebensdauer. Optionale Spulenspannungen und -anschlüsse. Manuelle Übersteuerungsoption. Optionale wasserdichte E-Spulen mit Schutzart bis zu IP69K. Effiziente Nassankerkonstruktion. Patronen sind spannungsmäßig austauschbar. Gute Linearität und Hysterese. Industrie-üblicher Hohlraum. Flüssigkeiten Kompatible Flüssigkeiten: Mineralische oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 20/18/14 NACH ISO 4406 Gewicht der Einheit: 0.16 kg (0.36 lb) SP08-47C 0.22 kg (0,48 lb) SP08-47CM 0.24 kg (0,53 lb) SP08-47CB Interne benetzte Oberfläche: 161 cm² (25 in²) SP08-47C 187 cm² (29 in²) SP08-47CM/B Korrosionsschutz: 960 Stunden Salzsprühnebel nach ASTM B117 Hohlraum: VC08-4 08-Größe-4-Wege-Hohlräume Installationsdrehmoment der Patrone: 25.8 bis 28,6 N-m (19 bis 21 ft-lb) 54.2 N-m (40 ft-lb) Maximal zulässiges Drehmoment
