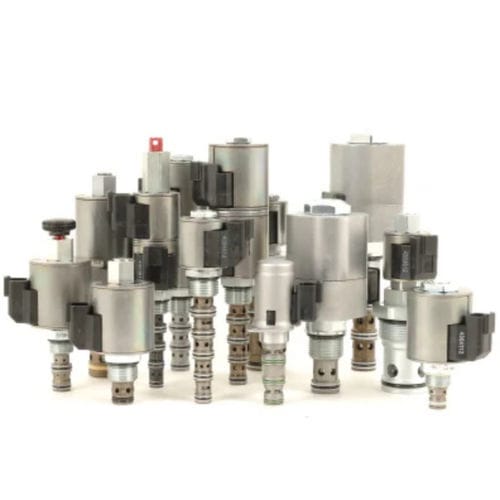

Rückschlagventil HCV08-20
PatronenEinschraubFluid

Rückschlagventil
Rückschlagventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Ventil, Patronen
Korpus
Einschraub
Anwendung
Fluid, hydraulisch
Material
Stahl, Aluminium
Weitere Eigenschaften
Federdruck, kompakt, Sitz
DN

57,2 mm
(2,252 in)

Druck

350 bar, 420 bar, 690 bar, 1.380 bar
(5.076,3 psi, 6.091,6 psi, 10.007,6 psi, 20.015,2 psi)

Temperatur

Max: 204 °C
(399 °F)

Min: -54 °C
(-65 °F)

Durchflussrate

30 l/min
(7,93 us gal/min)

Beschreibung

Das HCV08-20 ist ein einschraubbares hydraulisches Rückschlagventil in Patronenform zur Verwendung als Sperr- oder Lasthaltevorrichtung für Hochdruckanwendungen. Betrieb Das Rückschlagventil lässt den Durchfluss von Anschluss 1 nach 2 zu, während es normalerweise den Durchfluss in der entgegengesetzten Richtung sperrt. Das Cartridge-Ventil hat einen vollständig geführten Ventilkegel, der durch eine Feder geschlossen ist, bis an Anschluss 1 ein ausreichender Druck anliegt, um Anschluss 2 zu öffnen. Merkmale Gehärteter Sitz für lange Lebensdauer und geringe Leckage. Optionale Vorspannfedern für flexible Gegendruckanwendung. Vollständig geführte Rückschlagvorrichtung. Kompakte Größe. Schnelles Schließen und Sitzen. Alle HyPerformance-Produkte werden nach den strengen Standards der NFPA-Spezifikation T2.6.1 getestet. Alle HyPerformance-Ventile werden mit einem Verifizierungsgrad von 90% und einer Sicherheit von 99% getestet. Flüssigkeiten: Mineralbasierte oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften Viskositätsbereich der Flüssigkeit: 7.4 bis 420 cSt Maximaler Betriebsverschmutzungsgrad: 18/16/13 nach ISO 4406 Gewicht der Einheit: 0.07 kg (0.15 lb) Interne benetzte Oberfläche: 61 cm² (9,5 in²) Hohlraum: HVC08-2 08-Größe-2-Wege-Hohlräume Installationsdrehmoment der Patrone: 54 bis 61 N-m (40 bis 45 ft-lb) Hohlraum aus Stahl/Duktilguss 41 bis 47 N-m (30 bis 35 ft-lb) Aluminium-Hohlraum Ausrichtungseinschränkung: Keine

---
