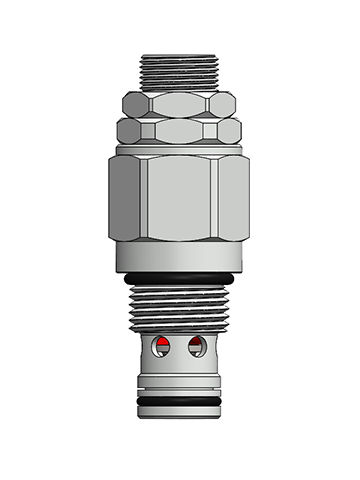

Hydraulische Entlastungsventil HRV09-P0

Standardkompaktfür Gegendruck

Ein schraubbares, direktwirkendes Überdruckventil in Patronenbauweise, das als Druckbegrenzungsvorrichtung in Hydraulikkreisen eingesetzt wird, die ein schnelles Ansprechen und eine geringe Hysterese erfordern. Betrieb Das HRV09-P0 sperrt den Durchfluss von ①bis②, bis ein ausreichender Druck von ① auf ➀ einwirkt, um den Ventilkegel aus seinem Sitz zu drücken. Das HRV09-P0 reagiert schnell auf Laständerungen in typischen Hydraulikkreisen, die eine geringe interne Leckage erfordern. *Hinweis: Gegendruck an ② erhöht den zum Schalten erforderlichen Steuerdruck an ① im Verhältnis 1:1. Der RV08-0 kann in Cross-Over-Entlastungsanwendungen (Gegendruck an ②) unter Verwendung der "C"-Doppelstützring-Dichtungsoption verwendet werden. Merkmale Schnelles und sanftes Ansprechen auf Druckänderungen. Positive Anschläge verhindern, dass die Federn durchdrehen. Kompakte Größe. Einstellungen können nicht aus dem Ventil herausgenommen werden. Industrieüblicher Hohlraum. Gehärteter Ventilkegel und Käfig für lange Lebensdauer. Einzigartige Ventilkegelstruktur zur Verbesserung der Druckstabilität. Wiedereinschaltdruck: Nominell 80% des Öffnungsdrucks Standard-Federbereiche: Werkseitig voreingestellter Wert: 50% des Nenndrucks Filtrierung: Max. Nennwert: 10 um (NAS 8), ISO4406 19/17/14 Flüssigkeit: Mineralien oder Kunststoffe mit Schmiereigenschaften bei Viskositäten von 7,4~420 cSt (50-2000 ssu) Einbau: Keine Einschränkung Hohlraum: VC09-2 Kavitätenwerkzeug: T/H09-2-RC-T-G (Schruppen), T/H09-2-FM-T-G (Schlichten) Sitzsatz: SK09-2N -B
