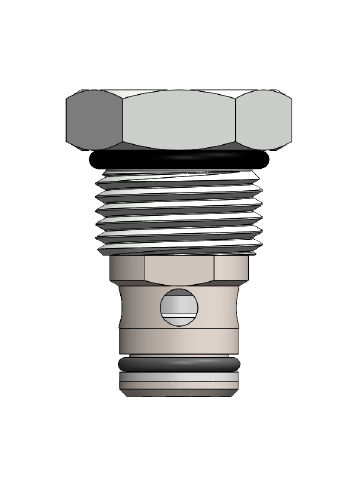

Patronen-Rückschlagventil CV10-P0

VentilNormkompakt

CV10-P0 erlaubt den Durchfluss von ① nach ② und sperrt den Durchfluss in der Gegenrichtung. Die Patrone hat einen vollständig geführten Kegel, der federbelastet geschlossen ist, bis genügend Druck auf ①， ausgeübt wird, um einen Flüssigkeitsstrom von ① nach ② zu ermöglichen. Merkmale Schnelle und sanfte Reaktion auf Druckänderungen. Positive Anschläge verhindern, dass die Federn fest werden. Kompakte Größe. Einstellungen können nicht aus dem Ventil herausgenommen werden. Industrieüblicher Hohlraum. Gehärteter Ventilkegel und Käfig für lange Lebensdauer. Durchfluss: Siehe Leistungsdiagramm Interne Leckage: 0,1 mL/min (2 Tropfen/min) max. bei 250 bar (3500 psi) Riss(satz)druck definiert: Bar evident bei ① bei 16,4mL/min (1 cu. in. /min) erreicht. Standard-Vorspannungsfeder bei Riss: 0.3 bar (4 psi) / 1 bar (15 psi) / 2 bar (29 psi) / 4 bar (58 psi) / 5 bar (73 psi) / 10 bar (145 psi) / 20 bar (290 psi) Flüssigkeit: Mineralbasiert oder synthetisch mit Schmiereigenschaften bei Viskositäten von 7,4~420 cSt (50-2000 ssu) Einbau: Keine Einschränkung Hohlraum: V10-2 Kavitätenwerkzeug: T/H10-2RC-T-G (Schruppen), T/H10-2FM-T-G (Schlichten) Sitzsatz: SK10-2N -B
