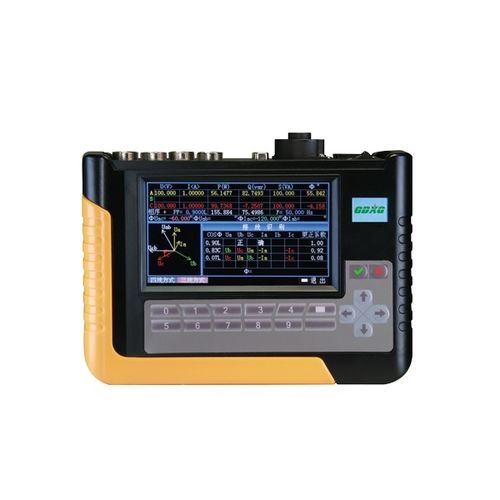

Inspektionsgerät für Stromzähler GDW-5000A

GDW-5000A Handgehaltenes dreiphasiges elektrisches Leistungsprüfgerät Allgemeine Informationen GDW-5000A Hand-held Three Phase Electric Power Inspector wird verwendet, um Fehler der elektrischen Energie, Spannung, Strom, Wirkleistung, Blindleistung, Phase, Frequenz, Leistungsfaktor zur gleichen Zeit zu messen, Vektordiagramm anzuzeigen und Ergebnisse zu überprüfen. Außerdem misst es 2nd~51th Oberschwingungen der dreiphasigen Spannung, Strom rechtzeitig und besser wissen, die Stromqualität. Ausgestattet mit einem 5A-, 100A-, 500A-, 1000A-Zangenmessgerät kann es das Wandlerverhältnis von Niederspannungsstromwandlern direkt messen. Es ist praktisch, um Fehler wie Stromkreisunterbrechung, schlechten Kontakt, Kurzschluss zwischen den Windungen im Stromwandler herauszufinden und ob das Stromwandlerverhältnis auf dem Typenschild mit dem tatsächlichen Verhältnis des Stromwandlers übereinstimmt. Merkmale Mit 32-Bit-Hochgeschwindigkeits-Digital-Signalprozessor. Der 32-Bit-Hochgeschwindigkeits-DSP von TI mit 120 MHz und der leistungsstarke 6-Kanal-16-Bit-AD der Firma AD werden verwendet, um einen multifunktionalen und weitreichenden digitalen Multiplizierer zu entwickeln. Die Fließkomma-Arithmetik wird eingesetzt, um die Genauigkeit der Berechnung zu gewährleisten. Verdrahtungs-Simulationsfunktion Unter der Voraussetzung, dass das Gerät keinen Zugriff auf Spannungs- und Stromsignale hat, können alle Arten von Verdrahtungen im Feld im Büro simuliert und entsprechende Verdrahtungsergebnisse erhalten werden. Diese Funktion kann als Hilfsmittel für das Training der Leitungsprüfung verwendet werden, um die Fähigkeiten der Außendienstmitarbeiter zu verbessern. Fehlerselbstprüfung der 5A-Zange Im Gerät erzeugte Stromsignale von 5A und 0,5A werden zu den 5A- und 100A-Zangen addiert, um die Fehler der Zangenmesser zu messen.
